（1）实训装置结构：
　　楼宇供配电监控系统实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。
（2）实训功能：
　　能进行各种供配电系统模拟操作演示、DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器超温报警、超温预报警，监测变压器的电压、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。

　　　　　　　　
　　　　　　　　　　　　　　　　　　　　楼宇供配电监控系统实训装置
　　　　　　　　
　　　　　　　　　　　　

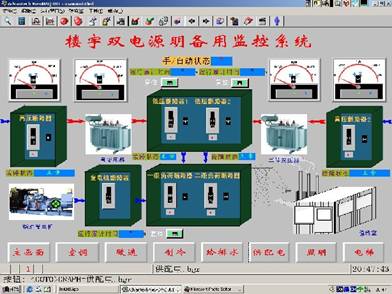

　　　　　　　　　　　　　　　　　　　　　楼宇供配电监控系统软件界面　　　　　　　

（3）技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）实训项目：
　　实训项目一：DDC现场控制器安装操作
　　实训项目二：DDC现场控制器设置操作
　　实训项目三：双电源明备用监控系统控制
　　实训项目四：双电源暗备用监控系统控制
　　实训项目五：低压侧供配电监控系统控制
　　实训项目六：环网供电监控系统控制
　　实训项目七：线路故障的判断与处理
　　实训项目八：设备故障的判断与处理
　　实训项目九：设计并安装一个简易应用系统
