  您的位置:首页 >> 产品中心 >> 智能楼宇自动化实训装置 >>

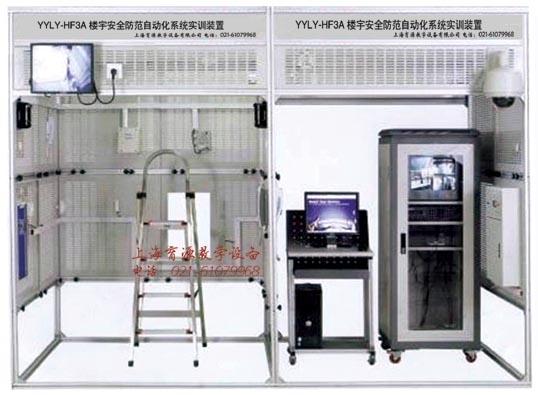

YYLY-HF3A 楼宇安全防范自动化系统实训装置

        楼宇安全防范自动化系统实训装置
            YYLY-HF3A 楼宇安全防范自动化系统实训装置  每套价格:115000元

一、系统概述
  YYLY-HF3A 楼宇智能安防布线实训系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
  YYLY-HF3A 楼宇智能安防布线实训系统以建筑模型为结构基础,包括智能大楼(小区)和管理中心两部分,智能大楼(小区)可模拟智能大楼的安保房间,也可模拟智能小区的安保房间。在此系统进行项目训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、系统结构与组成
  楼宇智能安防布线实训系统采用模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。
  建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,智能大楼(小区)设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。
管理中心实现安保区域的集中监控和管理,安装有管理中心机、视频监控柜等典型管理设备。
  在智能大楼(小区)内安装烟感探测器、红外探测器、温感探测器、门磁、紧急按钮、红外对射和巡更点等。智能大楼(小区)的房间窗户装有幕帘探测器,实现室内安防与周界防范功能。
  在管理中心区域和安保区域内,安装典型监控器材(半球摄像机、红外摄像机、枪机、一体化球形摄像机等),实现关键区域视频监控,设有两台监视器,其中一台为17寸液晶监视器,另一台为19寸液晶显示器。
  系统中的各模块既可单独调试、运行,也可通过接线和配置,进行联动实训。功能区域之间采用工程桥架实现系统连接。
三、技术参数
  输入电源:单相三线~220V±10% 50Hz
  工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
  装置容量:≤1.0kVA
  外型尺寸:3120mm×1580mm×2310mm
  安全保护:具有漏电压、漏电流保护,安全指标符合国家标准
四、实训项目
  智能建筑安防布线的实施
  对讲门禁系统安装、接线与调试
  室内安防与周界防范系统安装、接线与调试
  视频监控系统安装、接线与调试
  巡更系统安装与调试
  系统运行维护。
五、配置:
(一)基本规格
序号
项目内容
规格、技术指标
数量
单位
1
建筑模型
由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2310mm(长×宽×高),分为智能大楼(小区)、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。
1
2
电脑桌
600mm×600mm×800mm (长×宽×高)
1
3
钢凳
Φ300mm×450mm (圆×高)
1
4
铝人字梯
900mm×250mm×1200mm (长×宽×高)
2
5
工程塑料卡件
20mm×10mm×11mm (长×宽×高)
300
(二)系统配置

序号
名称
配置内容
备注
1
对讲门禁系统 包含彩色可视室外主机、普通壁挂室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。
2
视频监控系统 包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。
3
室内安防与周边防范系统
包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块。
4
巡更系统 包含巡更巡检器、通讯线、充电器、信息钮。
