（1）实训装置结构：
　　楼宇照明监控系统实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。
（2）实训功能：
　　能进行各种灯光照明系统操作演示、直接数字控制器（DDC）的操作与编程、时钟控制的编程与操作、照度自动调节控制、动静探测控制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。

　　　　　　　
　　　　　　　　　　　　　　　　　　　楼宇照明监控系统实训装置
　　　　　　　　　　　　　
　　　　　　　　　　　

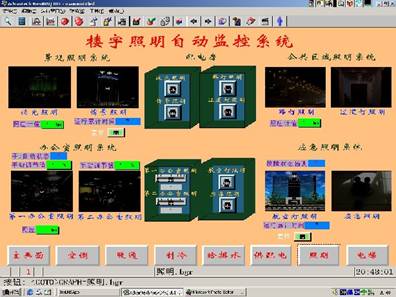

　　　　　　　　　　　　　　　　　　　　　楼宇照明监控系统软件界面

（3）技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）实训项目：
　　实训项目一：公共区域照明控制与操作实训
　　实训项目二：办公室照度自动调节控制与操作实训
　　实训项目三：景观照明控制与操作实训
　　实训项目四：情景照明控制与操作实训
　　实训项目五：应急照明控制与操作实训
　　实训项目六：手动遥控器控制与操作实训
　　实训项目七：线路故障的判断与处理
　　实训项目八：设备故障的判断与处理
　　实训项目九：设计并安装一个简易应用系统
　　实训项目十：组态软件设计实训项目
