（1）实训装置结构：
　　楼宇空调监控系统实训装置，元器件均采用实物，整个实训装置主要由数字控制器、LON卡、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
（2）实训功能：
　　能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

　　　　　　　
　　　　　　　　　　　　　　　　　楼宇空调监控系统实训装置

　　　　　　　　　　　

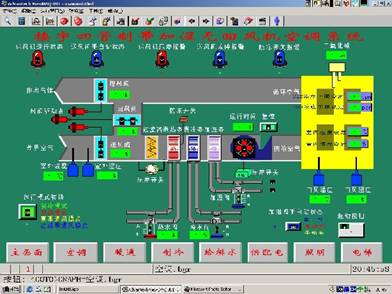

　　　　　　　　　 　　　　　　　　　　　楼宇空调监控系统软件界面
　
（3）技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800 mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）实训项目：
　　实训项目一：设备的安装操作
　　实训项目二：系统接线操作
　　实训项目三：新风温度测量
　　实训项目四：回风及室内温度测量
　　实训项目五：空调机组的启停、故障检测操作
　　实训项目六：DDC现场控制器编程检测
　　实训项目七：压差开关控制操作 　　
　　实训项目八：风阀驱动器的安装调试操作
　　实训项目九：线路故障的判断与处理
　　实训项目十：设备故障的判断与处理
　　实训项目十一：设计并安装一个简易应用
　　实训项目十二：设计有关控制点位信息表格
　　实训项目十三：组态软件设计实训项目
　　实训项目十四：系统调试实训项目
