（1）实训装置结构：
　　楼宇暖通监控系统实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。
（2）实训功能：
　　能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。

　　　　　　　　
　　　　　　　　　　　　　　　　　　　楼宇暖通监控系统实训装置　　　

　　　　　　　　　　　

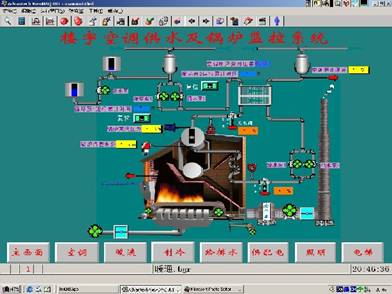

　　　　　　　　　　　　　　　　　　　　　楼宇暖通监控系统软件界面

（3）技术指示：
　　a、工作电压：单相三线220V±5% 50Hz
　　b、整机容量：＜300W
　　c、外形尺寸： 1500×700×1800mm
　　d、安全保护：具有漏电自动保护装置
　　e、故障设置：具有故障设置系统
（4）实训项目：
　　实训项目一：楼宇锅炉程序控制实训
　　实训项目二：楼宇锅炉水位自动调节控制实训
　　实训项目三：楼宇锅炉蒸汽压力自动调节控制实训
　　实训项目四：锅炉汽包水位与锅炉给水阀的联动控制
　　实训项目五：楼宇三冲量调节系统自动控制实训
　　实训项目六：锅炉除氧器压力与锅炉除氧器进汽阀的联动控制
　　实训项目七：锅炉除氧器水位与锅炉除氧器进水阀的联动控制
　　实训项目八：空调膨胀水箱与空调水泵的联动控制
　　实训项目九：空调供水热交换器二次侧(低温)热水出口温度自动联锁控制
　　实训项目十：供暖供水热交换器二次侧（低温）热水供回水温度控制
　　实训项目十一：生活供水热交换器二次侧（低温）热水出口温度控制
　　实训项目十二：生活循环泵与生活调节阀的联动控制
　　实训项目十三：供暖热水回路中的循环水泵的控制
　　实训项目十四：线路故障的判断与处理
　　实训项目十五：设备故障的判断与处理
　　实训项目十六：设计并安装一个简易应用系统
　　实训项目十七：组态软件设计实训项目
