YYLY-HF1型建筑电气与智能化实践教学模拟楼层



一、概述:
  YYLY-HF1型建筑电气与智能化实践教学模拟楼层,是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑,分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围,可在上面安装各种楼宇智能化器件;同时还提供房间大门和窗户,可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件,实现智能建筑各类系统的安装与运行,如"对讲门禁及室内安防系统"和"闭路电视监控及周边安防系统"等。
  相比于单层模拟楼层,两层模拟楼层需要考虑智能建筑的多楼层结构关系,除了能够培养学生的工程施工能力外,更能够培养其工程设计能力与工程创新能力,符合高等院校的实践教学需求。器件的安装方式与实际工程一致,使用自攻螺丝与网孔板用膨胀固定件的配合,学生在模拟墙体的一边便可单独完成器件的固定;布线方式可选择通过线槽布明线(网孔板正面)或通过理线环布暗线(网孔板反面)。

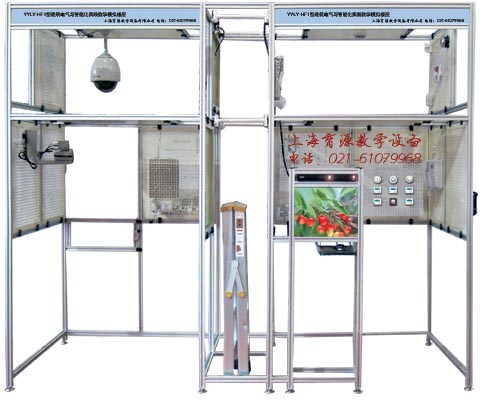

        建筑电气与智能化实践教学模拟楼层

YYLY-HF1型建筑电气与智能化实践教学模拟楼层 每套价格:113000元

二、基本技术指标:
  铝合金支架尺寸:3010mm×1305mm×2550mm;
  网孔板尺寸:750mm×600mm×35mm;
  能完成两层楼的电气安装实训;
  安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准,采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、主体配置:

序号
器件名称
数量
单位
1
铝合金支架
1
2
网孔板
17
3
计算机移动推车
1
4
圆钢凳
1
5
人字梯
1
6
配电箱
1
7
单相漏电保护开关
1
8
储物架
1
9
网孔板用膨胀固定件
500
10
理线环
100
11
紧固件、线材及专用工具
1
12
单相三位三级排插
3
13
单相一位二级插座
2
14
单相一位三级插座
3
15
明装86底座
7
16
18V直流开关电源
1
17
12V直流开关电源
1
18
门前铃
1
19
室内分机
1
20
电插锁
1
21
警铃
1
22
被动红外空间探测器
1
23
感烟探测器
1
24
燃气探测器
1
25
门磁开关
1
26
求助按钮
1
27
层间分配器
1
28
室外主机
1
29
ID卡
4
30
电磁锁
1
31
电磁锁控制器
1
32
开门按钮
1
33
联网器
1
34
管理中心机
1
35
通讯转换模块
1
36
通讯电缆
1
37
对讲门禁监控管理软件
1
38
彩色监视器
1
39
硬盘录像机
1
40
硬盘
1
41
交换机
1
42
网络跳线
1
43
网络视频监控管理软件
1
44
变速球
1
45
一体机芯
1
46
枪型摄像机
1
47
自动光圈镜头
1
48
室内全方位云台
1
49
智能解码器
1
50
红外摄像机
1
51
摄像机支架
1
52
拾音器
1
53
主动红外对射探测器
1
四、主要实践项目:
  1、认识和熟悉各种智能建筑器件
  2、各种墙体器件的对应区域位置安装
  3、电插锁、电磁锁、门磁和闭门器等门上器件的安装和调试
  4、掌握对讲门禁及室内安防系统的结构和原理
  5、对讲门禁及室内安防系统的接线、布线和调试
  6、对讲门禁监控管理软件的操作与事故演习
  7、对讲门禁及室内安防系统的多种系统结构项目设计
  8、掌握闭路电视监控及周边安防系统的结构和原理
  9、闭路电视监控及周边安防系统的接线、布线和调试
  10、网络视频监控管理软件的操作与事故演习
  11、闭路电视监控及周边安防系统的多种系统结构项目设计
