序号与名称
|
陈列柜内容
|
|
第一柜
制图基本知识与工具
|
1、罗马数字示列，2、阿拉伯数字示例，3、拉丁字母示例，4、标题栏、明细栏，5、比例，6、字体（GB-T
14691-93）基本要求， 7、长仿宋体汉字示例， 8、图纸幅面和尺寸，9、图框格式，10、三角尺，11、三棱比例尺，12、圆形量角器，13、多功能模板，14、圆规 |
|
第二柜
点、直线、平面投影
|
1、点的三面投影，2、一般位置直线的三面投影，3、线段实长和倾角α，4、垂面侧
，5、水平面 ，6、斜投影与正投影，7、直线的迹点，8、平面投影的特性，9、迹线平面，10、中心投影法，11、点在直线上的投影特性，12、线段的投影特征，13、四个分角中点的投影 |
|
第三柜
点、直线、平面的相对位置
|
1、直角投影定理，2、相交两直线的投影，3、利用投影的积聚性求直线与平面的贯穿点，4、用辅助面法求直线与平面的贯穿点，5、利用投影的积聚性求两平面的交线，6、平面迹线作法，7、正垂面上圆的投影，8、立体表面上的直线和投影的相对位置分析，9、交叉两直线的投影，10、相交两直线的投影特征，11、用辅助线法求直线与平面的贯穿点，12、求两个一般位置平面的交线，13、平行两直线的投影， |
|
第四柜
投影变换
|
1、投影变换的两种基本方法(换面法)，2、投影变换的两种基本方法(旋转法)，3、点绕正垂轴旋转，4、一般位置直线变换为新投影面垂直线，5、将一般位置直线旋转成投影面平行线，6、一般位置直线变换为新投影面的平行线，7、一般位置平面变换为新投影面平行面，8、一般位置平面变换为新投影面垂直面，9、将正垂面变换成投影面平行面，10、点的二次换面，11、投影面平行线变为投影面垂直线，12、求A点到P平面的距离及A点对P平面13、所作垂线的垂足K，14、用二次换面法画组合体视图 |
|
第五柜
曲线与曲面
|
1、曲面立体的两面投影示例（斜置的圆柱），2、曲面立体的两面投影示例（斜圆柱），3、曲面立体的两面投影示例，4、曲面立体的两面投影示例（左上角有四分之一圆柱槽的四棱柱），5、曲面立体的两面投影示例（斜置的圆锥），6、曲面立体的两面投影示例（斜圆锥），7、曲面立体的两面投影示例（上下倒置的圆台），8、曲面立体的两面投影示例（有半个圆台槽的半圆柱），9、曲面立体的两面投影示例（有半球槽的圆柱体），10、曲面立体的两面投影示例（组合回转体示例一），11、曲面立体的两面投影示例（组合回转体示例二），12、连杆头部的截交线，13、铅垂面堆切圆球的截交线投影，14、曲线形成，15、空间曲线，16、回转曲面的形成及投影，17、锥面，18、柱状面，19、锥状面，20、圆柱螺旋线，21、圆锥螺旋线，22、单叶双曲回转面，23、圆环面的形成，24、顶针的截交线， |
|
第六柜
截交相贯
|
1、半圆球切槽的投影，2、缺口三棱锥，3、圆柱开槽的投影，4、开槽空心圆柱的投影，5、求截交线2件，6、镗刀杆头部的投影，7、接头投影，8、千斤顶盖投影，9、相惯线的剖面5件， |
|
第七柜
相贯线
|
1、正交两圆柱相贯线，2、正交两圆柱相贯线，3、用球面法求圆柱与圆锥的相贯线，4、两正交圆柱的相贯线，5、圆柱上钻孔及两圆柱孔的相贯线，6、圆柱上钻孔及两圆柱孔的相贯线，7、两偏交圆柱的相贯线，8、圆锥台和半圆球的相贯线，9、圆柱和圆锥正交的相贯线，10、斜交两圆柱的相贯线，11、圆柱与圆锥正交，12、作轴线不相交、直径不相等的两圆柱的相贯线，13、圆柱与半圆球相交，14、相贯线的特殊情况2件，15、圆柱、圆台和圆球的相贯线， |
|
第八柜
表面交线
|
1、柱的投影与表面上取点，2、锥的投影与表面上取点，3、棱柱的投影与表面上求点，4、体中面的分析，5、球投影和表面上取点，6、环投影与表面上的取点，7、用垫圈的投影，8、锥的投影与表面上的求点，9、面交线模型22件 |
|

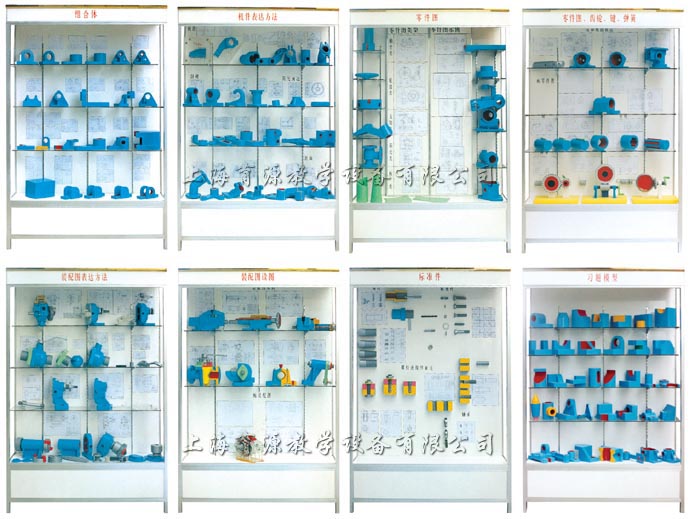

第九柜
组合体
|
1、齐平处不画线，2、形体相贴，3、相交处应画线，4、相切处不画线，5、轴承座，6、轴承座，7、轴承座，8、支座，9、支架，10、轴承座，11、拨叉，12、斜剖视图，13、支座，14、支座，15、支座（4件） |
|
第十柜
机件表达方法
|
1、六个基本视图的规定配置，2、压紧杆的局部视图，3、支架的视图，4、旋转视图，5、视图，6、局部视图，7、视图，8、移出剖面视图，9、半部视图，10、重合剖，11、简化画法（3件），12、复合剖的全剖视图（2件），13、旋转剖的全剖视图，14、复合剖，15、全剖视图，16、复合剖，17、斜剖视图18、斜剖（2件），19、阶梯剖（2件），20、阶梯剖的全剖视图，21、剖面（2件） |
|
第十一柜
零 件 图
|
1、柱塞套，2、泵轴，3、端盖，4、托架，5、箱体，6、蜗轮减速箱体，7、阀体，8、法兰盘，9、圆锥管，10、缸体，11、手轮，12、轴架，13、支架，14、车床尾座空心套盘 |
|
第十二柜
零件图、齿轮、键、弹簧
|
1、直齿圆柱齿轮传动，2、圆锥齿轮传动，3、蜗杆蜗轮传动，4、渐开线花键联接画法，5、普通平键，6、半圆键，7、圆柱销，8、泵轴，9、泵体2件，10、压缩弹簧，11、拉伸弹簧，12、扭转弹簧，13、壳体,14、支座 |
|
第十三柜
装配图表达方法
|
1、球阀（2件），2、机油泵，3、齿轮油泵（2件），4、铣刀头（2件），
5、油泵1（2件），6、油泵2（2件）， |
|
第十四柜
装配图读图
|
1、滑动轴承，2、齿轮泵，3、旋塞，4、杠杆，5、微动机构，6、机用虎钳，7、台虎钳，8、减速器 |
|
第十五柜
标 准 件
|
1、加工内螺纹，2、螺纹联接的画法，3、螺栓联接，4、螺钉联接，5、双头螺柱联接，6、六角头螺栓，7、双头螺柱，8、开槽圆柱头螺钉，9、开槽沉头螺钉，10、开槽盘头螺钉，11、开槽平端紧定螺钉，12、Ⅰ型六角螺母，13、平垫圈，14、弹簧垫圈， |
|
第十六柜
习题模型
|
共： 35件（包括；支座、相贯线、轴承座等） |
