  您的位置:首页 >> 产品中心 >> 新能源风能/太阳能实训装置 >>



YYNE-WT01 风力发电系统教学实验平台

  一、系统概述
  风力发电教学实验系统是由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、载单元、显示单元共七大单元系统组成,系统能进行风力发电相关全过程实验,是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
    风力发电系统教学实验平台
          YYNE-WT01 风力发电系统教学实验平台(图片仅供参考)(每套价格:88000元)

 教学特点
  ¢ 系统实验平台集成了室内温/湿度仪,风速测量系统,让使用者操作起来更直观。
  ¢ 系统采用数字化DSP技术,对蓄电池充放电进行全智能化的管理。
  ¢ 系统面板上采用直观的数字仪表和液晶显示,让用户即时了解系统工作状态。
  ¢ 系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
  ¢ 风力发电教学实验系统,可以让实训学生自行拆装移动,使用简便、节能环保、无污染。
  ¢ 增加分布式发电原理与实验模块,让学生增加对新知识的理解
二、系统运行技术条件
 1.风力系统
  ¢ 风轮直径:1.65(m)
  ¢ 启动风速:1.5(m/s)
  ¢ 额定风速:12(m/s)
  ¢ 安全风速:35(m/s)
  ¢ 工作形式:上风式永磁同步发电机
  ¢ 风叶旋转方向:顺时针
  ¢ 风叶数量:3(片)
  ¢ 风叶材料:玻璃增强聚丙烯材料
  ¢ 电机材料:铝合金&不锈钢
  ¢ 模拟风洞:风量:34073 m3/h,1275Pa-2138Pa,2.2kW;
 2.充电系统
  ¢ 额定功率:400(W)
  ¢ 额定电压:12/24(V)
  ¢ 额定电流:33.3/16.7(A)
 3.电力蓄能系统(机内)
  ¢ 储能形式:阀控式密封铅酸蓄电池
  ¢ 额定电压:12V
  ¢ 额定容量:100Ah
  ¢ 充电方法(恒压),循环︰最大充电电流为5.6A
 4.逆变模块系统(机内)
  ¢ 直流输入电压:10.5~16.8 VDC
  ¢ 额定蔬出功率:300W
  ¢ 输出电压:110/220VAC
  ¢ 输出波形:纯正弦波
  ¢ 输出频率:50Hz
  ¢ 工作效率:85%
  ¢ 功率因数:>0.88
  ¢ 波形失真率≤5%
  ¢ 工作环境:温度-20℃~50℃
  ¢ 相对湿度:﹤90﹪(25℃)
  ¢ 保护功能:极性反接、短路、过热、过载保护
 5.控制模块系统
  ¢ 工作电压:12VDC
  ¢ 充电功率:500W
  ¢ 光伏功率:100W
  ¢ 风机功率:400W
  ¢ 充电方式:PWM脉宽调制
  ¢ 充电最大电流 16.5A
  ¢ 过放保护电压 10.5V
  ¢ 过放恢复电压 12.6V
  ¢ 输出保护电压 16.2V
  ¢ 卸载开始电压(出厂值)15V
  ¢ 卸载开始电流(出厂值) 12A
  ¢ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震  荡保护、均衡充电、温度补偿等功能;
 6.负载模块装置系统
  ¢ 风扇:×1个,额定电压:12/24V,工作电流:1.25A,功率:15W
  ¢ 交通灯:1组(R,G,B),额定电压:12/24V,工作电流:0.8A,功率:9.6W
  ¢ 马达:×1个,额定电压:12/24V,工作电流:0.35A,功率:5W 转速:20rmp/min
  ¢ 交流LED灯×1个,交流节能灯×1个
  ¢ 直流模拟负载:12V/24V/28WLED路灯板,带PWM调光功能,输出功率可设置
 7.显示装置系统
  ¢ 直流电流表:× 1个,20A, 显示模式︰0.5"LED
  ¢ 直流电压表:× 1个,50V, 显示模式︰0.5"LED
  ¢ 交流电压表:× 1个,500V,显示模式︰0.5"LED
  ¢ 交流电流表:× 1个,5A, 显示模式︰0.5"LED
  ¢ 交流电压表:× 1个,50V, 显示模式︰0.5"LED
  ¢ 交流电流表:× 1个,50A, 显示模式︰0.5"LED
  ¢ 时间、温/湿度表:× 1个,-20~99.9℃ 显示时间,室内温、湿度
  ¢ 风机转速表:× 1个,5A, 显示模式︰0.5"LED
  ¢ 风速风向仪:风速:0~45M/S
    风向:0~360°
    精度±0.3M/S±3°
    工作电源:AC220V,50HZ,DC12V可选
    过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
 8.电气开关操作柜
  交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
  仪表显示、控制按钮(开关)、智能型风光互补控制器、风速仪、鼓风机调速。
 9、监控软件
  ¢ PC监控模块:监控主机、监控软件。
  ¢ 显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。

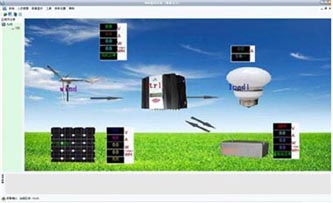

          系统工作主界面              系统工作数据主界面(可切换不同曲线界面)
三、教学项目及实验内容
  实验1.风力发电基础理论原理性实验
  实验2.风力发电系统设计实验
  实验3.风力发电基础理论与应用技术仿真实验
  实验4.风力发电相关测量技术实验
  实验5.风力发电控制技术实验
  实验6.风力发电电力电子实验
  实验7.过放保护、过放恢复、过充保护、过充恢复、均充保护、均充恢复、浮充保护、浮充恢复
  实验8.过风速报警、欠风速报警、液晶显示风速
  实验9.风力发电系统的直接负载实验
  实验10.风力发电系统的风速变化影响实验
  实验11.限速机械保护系统原理实验
  实验12.限速电控保护系统原理实验
  实验13.风机过功率保护实验
  实验14.风机超速保护实验
  实验15.不同转速下风力发电曲线实验
  实验16.风况检测实验
  实验17.独立风机系统实验
  实验18. 综合实验。
四、主要设备清单
序号
名 称
型 号
数 量
单 位
1
风力发电系统操作台
1
2
400W风力发电机
1
3
塔架、拉索
1
4
转速仪表(含支架)
1
5
风力发电控制器
1
6
蓄电池组55Ah
2
7
实验附件
1
8
软件
1
