YYNE-SE01型太阳能发电教学实验平台

     太阳能发电教学实验平台  太阳能发电教学实验台
            YYNE-SE01型太阳能发电教学实验平台  (每套价格:16000元)

一、产品介绍:
  基本型太阳能教仪系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块等组成。
二、主要技术规格参数:
 太阳光电实习教学模块
 1、系统规格
  ◆ 系统最大电压:21.5V
  ◆ 系统最大电流:2A
  ◆ 系统最大功率:25W
  2、太阳能电池规格:单晶硅太阳能电池
  ◆ 元件尺寸(L*W*H):621*281*28mm,
  ◆ 的功率:20W
  ◆ 的工作电压:17.05±0.5V
  ◆ 的工作电流:1.20±0.10A,
  ◆ 短路电流:1.34±0.10A,
  ◆ 开路电压:21.0±0.5V
 3、太阳能控制器规格:
  3、1、光电型控制器:
  额定电压:12V,额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一通道为光控输出,另一通道为多类定时输出。
  3、2、户用型控制器:
  额定电压:12V,最大光电电池功率:60W,最大负载电流:5A,过放电压:11.0 ± 0.5, 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。
 4、电表规格:
  ◆ 电流表:× 3个,2A, 显示模式︰0.5"LCD液晶显示
  ◆ 电压表:× 3个,20V,显示模式︰0.5"LCD液晶显示
  ◆ 温度表:× 1个,0~99.9℃
 5、负载:
  ◆ 风扇:×1个,额定电压:12V,工作电流:0.25A,功率:3W
  ◆ 交通灯:2组(R,G,B),额定电压:12V,工作电流:0.25A,功率:3W
  ◆ LED灯:1组(7颗)
  ◆ 蜂鸣器:×1个
  ◆ 马达:×1个,额定电压:12V,工作电流:0.25A,功率:3W
  ◆ 开关:×1个
  ◆ 按钮:×1个
 6、电池:
  阀控式密封铅酸蓄电池,额定电压:12V,额定容量(20hr) :3.3Ah,充电方法(恒压),循环︰最大充电电流为825mA
 7、电阻器:
  ◆ 可变电阻,电阻值调整范围为0~1kΩ
  ◆ DC/DC:5个DC/DC电源模块
  ◆ 提供DC转AC模块
  ◆ 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
 8、系统外形尺寸;长1100×宽780×厚120(㎜)平脚40×40×500(㎜)附滚轮方便推动至户外教学。

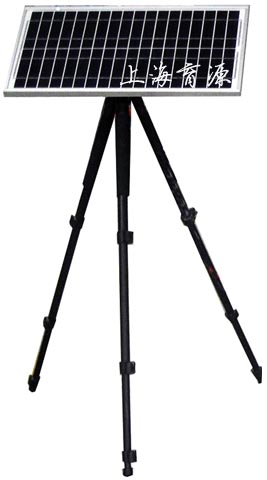

 9、太阳能电池调节铝合金支架(WF-6663A)
  ◆ 最高工作高度1695㎜,最低工作高度455㎜,承载8㎏,净重1.8㎏,最大管径26㎜,收缩高度620㎜
三、太阳光电实习教学模块实验内容:
  实验一 太阳能电池发电原理实验
  实验1-1 太阳能光电板能量转换实验
  实验1-2 环境对光电转换影响实验
  实验二 太阳能电池光电系统直接负载实验
  实验三 光电控制型太阳能系统发电实验
  实验3-1 光电型控制单元工作原理实验
  实验3-2 光电型控制单元充放电保护实验
  实验四 用户型太阳能发电和利用实验
  实验4-1 用户型控制单元工作原理
  实验4-2 用户型控制单元充放电保护实验
  实验五 太阳能系统电器负载实验
  实验六 综合实验
  实验七 太阳能电池基本特性测试实验
  实验八 外部扩充DC转AC外接电器实验
  实验九 单晶太阳能电池I-V特性曲线实验
四、配置单
  1、太阳能光电教学实验台:1台
  2、太阳能电池支架(三脚架):1台
  3、太阳能电池组件(25W):1只
  4、蓄电池组:1组
  5、实验附件:1套。
