  您的位置：首页 >> 产品中心 >> 新能源风能/太阳能实训装置 >>



YYNE-WAS01 风光互补发电供电系统

　 　　风光互补发电供电系统　　　　　　　　　　　　　　　YYNE-WAS01 风光互补发电供电系统（每套价格：55000元）

◆ 产品系列：
产品型号 风机功率(W) 太阳能功率 (W)
IE-400 400 50×2

◆ 产品系列技术参数
技术参数 产品名称 IE-400
风力发电机 起动风速（m/s） 2.5
额定风速（m/s） 10
额定功率（W） 400
叶片数量 3
叶轮材质 增强尼龙
风叶直径（m） 1.8
超速保护 叶片失速及电磁制动
过载保护 电磁制动或加载卸荷
太阳能电池 开路电压DC（V） 17.5
控制器 工作电压DC（V） 12-24
逆变器
工作电压AC（V）
 110-220

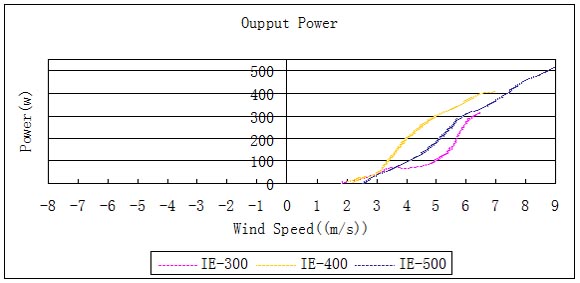

◆ 功率曲线
　　　　　　
◆ 系统配置

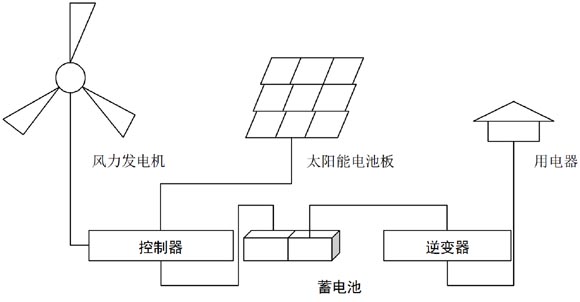

　1. 基本线路
　　　　　　　
　　　　　

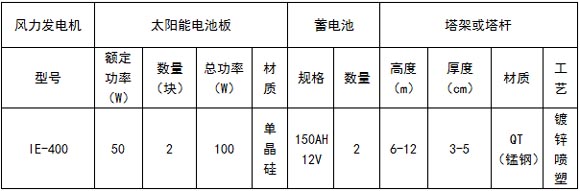

　2. 配置列表
　　　　　
　3. 特别说明
　　控制器：控制开关可以将使风机处于停机状态，开机前请确定线缆可靠连接。
　　蓄电池：蓄电池组可根据用户需要搭配，开机前请确保蓄电池组的负极良好接地。
　　电 缆：不适用的电缆会增加电能损耗，建议用户配用电缆规格如下：
机组至蓄电池的距离（m）
<50
50-100
100-150
IE-400电缆规格（mm2）
4
6
 10

◆ 配件明细

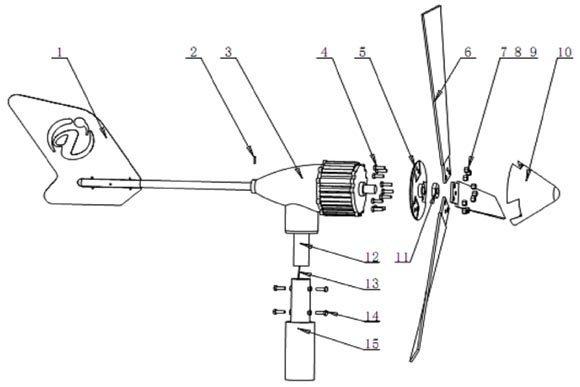

　1. 系统组装示意图
　　　　　　　　　　　
　2. 配置明细单
序号 配件名称 数量 序号 配件名称 数量
1 风向舵 1 12 内六角螺丝 3
2 盘头螺丝 1 13 弹簧垫片 3
3 止退螺母 1 14 分流罩 1
4 盘头螺丝 1 15 螺栓 1
5 止退螺母 1 16 盖型螺母 1
6 主机 1 17 塔架 1
7 风叶 3 18 六角螺丝 4
8 风叶压块 3 19 螺母 4
9 内六角螺丝 9 20 弹簧垫片 4
10 弹簧垫片 9 21 垫片 4
11 内六角螺丝 3 22 控制器 1

◆ 线路连接
◆ 操作规程
　　风光互补发电机系统和光伏电池板各部件安装完毕，外电路施工完工后，应按下列顺序安全可靠地进行系统部件的连接和操作。
　　1. 打开包装确保设备没有因运输而损坏。
　　2. 用长度不要超过1米的6平方毫米以上铜芯电缆，将蓄电池与设备后面板的"蓄电池（BATTERY）" 端子相连接。但仍严禁蓄电池反接！
　　3. 将风力发电机组输出线与设备后面板的"风机输入（WIND INPUT）"端子相连接。
　　4. 将太阳电池板与设备后面板的"太阳能输入(SOLAR INPUT)"端子相连接。
　　5. 将负载与"直流输出(DC OUTPUT)"端子连接。光控输出型负载，应连接端子"+"和"-1"。时控输出型负载，应连接端子"+"和"-2"。
　　6. 如有市电切换功能，则将市电输入与设备上"AC INPUT"连接。
　　7. 将前面板"开关"拨到"运行（RUN）"位置，使风力发电机正常运行。机箱上的"刹车（BRAKE）"是用来提供人为的手动风机刹车功能，当"开关"处于"刹车（BRAKE）"位置时，风机处于制动状态。
　　8. "LIGHT ADJUST"调节路灯开始输出的光线照度。出厂时已设定好，可不重新调节。
　　9. "TIMER"可根据数字调节时控，分别对应1、2、4、8小时。拨向下为设定。
◆ 状态显示
　　"NIGHT"指示灯亮：表示有直流输出。
　　"UNDER VOLTAGE"指示灯亮：表示蓄电池电压偏低，处于亏电状态。
　　"CHARGE"指示灯亮：表示风机处于充电状态。
◆ 技术参数
风力发电机最大输入功率(W) 500
太阳能最大功率(Wp) 200
蓄电池额定电压(V) 24
浮充电压(V) 29
过放保护电压（V） 22
过放恢复电压（V） 24
最大光控直流输出功率（W） 120W
最大时控直流输出功率（W） 120W
保护类型 反接保护，太阳能防反充保护，自动卸载，过充保护，过放保护
