YYNE-SE05型太阳能光热教学实验平台


 太阳能光热教学实验平台太阳能光热教学实验平台

                   YYNE-SE05型太阳能光热教学实验平台
                      (每套价格:238000元)


一、系统特点
  1.新颖性:以前沿技术为导向,与实验相结合。
  2.开放性:开放式设计,用户可以利用装置资源进行二次设计。
  3.实用性:采用准实物设计。
二、实验台的组成

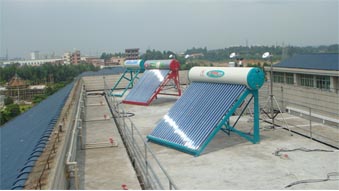

  1.太阳能系统:太阳能集热器、蓄热水箱、变频水泵
  2.控制系统:太阳能控制器
  3.采暖系统:地面盘管
  4.SYT-2A型太阳热水系统性能测试仪
  5.配套管件
三、实验台系统图
  1.太阳能+地板采暖
  2.太阳能+地板采暖+生活热水
四、实验台的主要功能
  1.掌握太阳能系统的基本原理,使学生理解各个部件的用途。
  2.太阳能热水系统、太阳能+地板采暖系统。
  3.分析当地全年不同的室外条件下,利用太阳能制备生活热水、太阳能供暖的可行性和经济性,掌握其基本规律,为进一步地深入研究、应用积累实验数据。
  4.对在相同的热负荷条件下,调整太阳能集热器面积、蓄热水箱容积,找出的的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
  5.根据进出口温度不同,分析全年热泵系统的COP,确定太阳能+水源热泵空调冷热源系统比例。
五、YYT-2A型太阳热水系统性能测试仪(便携式仪器适合太阳能热水工程现场检测)
  YYT-2A型太阳热水系统性能测试仪是专业热水工程的检测仪器,保证热水工程的设计指标及施工质量验收标准。同时该产品还可以长期工作于热水工程中,对整个系统进行在线监测,随时对系统内的热性能进行诊断和报警,并提供运行数据。是质检部门,生产厂家,科研单位必备产品。
 (一)产品测试范围
  1.家用太阳能热水器
  2.太阳能热水工程
 (二)产品运行环境
  1.环境温度 -40℃~60℃
  2.相对湿度 ≤90%
  3.适用电源 220V(±10%),50Hz(±2%),或无电源地区(内配充电电池DC12V)
 (三)技术指标及特点
太阳辐射 A.通道数:2通道(总辐射);  B.测量范围:0~2000W/m2;  C.测量精度:小于5%
D.显示分辨率:1 W/m2;  E.显示内容:瞬时值,小时累计量,日累计量等
水箱温度
A.通道数:3路;  B.测量范围:-20~150℃;  C.测量精度:±0.2℃
D.显示分辨率:0.1℃,不锈钢封装,¢4*40mm,全密封,防腐,放水
环境温度
A.通道数:1路;  B.测量范围:-40~70℃;  C.测量精度:±0.2℃;
D.显示分辨率:0.1℃,不锈钢封装,¢4*40mm,全密封,防腐,放水,带防辐射罩
进出水流量 A.通道数:2路;  B.测量范围:0.2~1.2(立方米/小时);  C.耐水温:0---120度;
D.测量精度: <0.5%
环境风速 A.通道数:1路  B.测量范围:0~70米/秒 C.测量精度:±0.3米/秒
  1.标准RS232接口与管理微机有线连接(增加驱动器通讯距离达200米),实时传送采集数据,并可下载数据存入微机。
  2.YYT-2A型太阳热水系统性能测试仪管理软件一套。此软件支持(GB18708, GB/T19141,GB/T20095-2006太阳热水系统性能评定规范 )等国标要求,自动打印检测报告,在windows2000以上环境即可运行,实时显示各路数据,检测数据自动存储(存储时间可以设定),自动绘制太阳能热水系统的热量与太阳辐照量的曲线图,与打印机相连自动打印,数据存储格式为EXCEL标准格式,可供其它软件调用。
  3.YYT-2A型太阳热水系统性能测试仪采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据4000条以上,数据采样率高于0.5秒/通道,工业控制标准设计,便携式防震结构,大屏幕液晶显示屏,轻触薄膜按键,操作简单。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持24小时以上。
  4.外观尺寸:金属外壳350×150×300(mm)。
  5.数据存储容量:4000条数据。
  6.数据存储内容:时间(真太阳时间),太阳辐射(顺时功率,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。
  7.显示内容:时间(真太阳时间),太阳辐射(顺时功率,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。
  8.系统结构:便携式结构,所有检测仪表放入二台箱内,便于检测人员现场测试。
四、YYNE-SE05太阳能光热利用系统演示测量实验台基本配置
序号
设备名称
型号
数量
单位
1
太阳能平板集热器
1.5
1
m2
2
固顶台架(可调倾角)
自建
1
3
蓄热水箱(保温50mm橡塑)
0.3 m3
1
4
管道
DN15
1
5
水泵
PW-122E
1
6
太阳能采集器控制器
定制
1
7
太阳能场地施工
3 m2屋顶
1
8
地板采暖盘管施工
3 m2屋内
1
9
太阳热水系统性能测试仪
YYT-2A
1
10
太阳总辐射传感器
TBQ-2
1
11
精密温度传感器(-40~150℃, 精度:±0.1℃,低温型,不锈钢封装,¢4*40mm,全密封,防腐,放水,太阳能热水器专用)
PTWD-2A
3
12
环境温度传感器(带防辐射罩)
PTWD-2AF
1
13
数字风速传感器
EC-9S
1
14
太阳热水系统性能评定规范软件
YYT-2A
1
15
流量传感器(范围:0.2~1.2(立方米/小时)  耐水温:0---120℃  精度:小于0.5% 工作压力:25MP,信号输出:脉冲)
LW-B
3
16
传感器支架(钢制结构)
YYT-ZJ1
1
17
数据通讯线缆及传感器连接线缆
标准
1
五、技术资料
  提供仪器设备的安装手册、操作手册、维修保养手册等技术文件及产品合格证、质量保证书等全套资料。
六、技术服务
  质保与维修:提供一年保修,终身维修,终身提供软件免费升级。
七、检测内容
  系统执行国标GB/T18708 ,GB/T19141,GB/T20095-2006太阳热水系统性能评定规范等要求方法测试(热性能:日有用得热量,升温性能,储水箱保温性能等指标)。
