一、YYNE-PV02 光伏发电系统简介
　　YYNE-PV02 光伏发电系统由光源模拟跟踪装置和控制系统两大部分组成，如图下图所示：

　　　
　　　　　　　　光源模拟跟踪装置　　　　　　　　　　　　　　YYYNE-PV02 光伏发电试验台
　　　　　　　　　　　　　　　　　　　　（全套价格：138000元）

二、光伏发电系统光源模拟跟踪装置和控制系统
　1.光源模拟跟踪装置
　　光源模拟跟踪装置由4块太阳能电池板组件、3盏300W投射灯、追日跟踪传感器、水平和俯仰方向运动机构、直流电动机和支架组成。
　太阳能电池板组件的主要参数：
　　额定功率 20W
　　额定电压 17.2V
　　额定电流 1.17A
　　开路电压 21.4V
　　短路电流 1.27A
　　尺寸 430×430×28mm
　2.控制系统
　　光伏发电控制监控系统由电池板单元、太阳能控制器单元、蓄电池单元、保险单元、阳光传感器、传感器限位单元、模拟太阳单元、两轴联动单元、plc控制单元、继电器单元、按钮及按钮接线单元、和相应的逆变器仪表电源组成。光伏发电控制监控系统采用接插线的形式进行接线，方便学生自行设计实训。
　3.追日系统
　　由光源模拟跟踪装置和控制监控系统组成了追日系统，控制灯光来模拟太阳光源（晨日太阳、午日太阳、夕日太阳）的运行轨迹以及太阳光的入射角度，太阳能电池板上的模拟追日跟踪传感器采集模拟太阳光照度信息及位置信息，控制水平和俯仰方向运动机构，使太阳能电池板始终正对着模拟太阳光源，以提高太阳能电池的发电效率。光伏发电系统框图所示。

　　　　

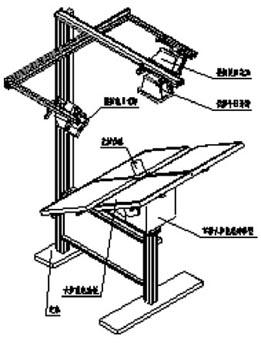

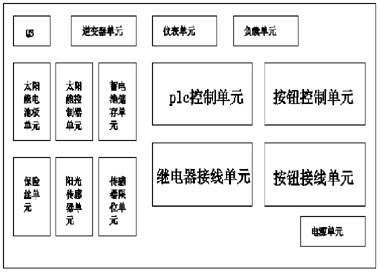

　　　　　　（a）光源模拟跟踪装置　　　　　　　　　　　　　　　　 （b）控制监控系统
　　　　　　　　　　　　　　 光伏发电系统光源模拟跟踪装置和控制监控系统框图
　4.监控系统

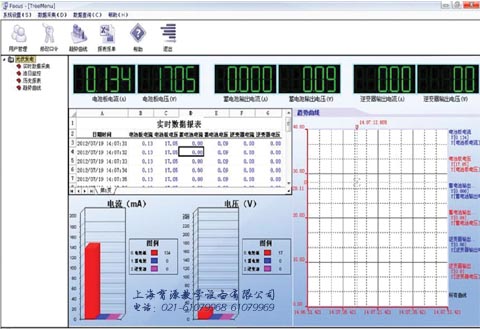

　　本系统采用focusV1.0监控软件，对系统的各个监控控制点进行控制，监控画面如图所示：
　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　监控画面
三、实验项目
　　1、太阳能电池板负载特性测试
　　2、环境对光伏发电的影响
　　3、太阳能光伏系统直接负载实训
　　4、蓄电池直接负载实训
　　5、太阳能发电储能系统实训
　　6、太阳能电池板的伏安特性测试
　　7、光伏发电监控系统
　　8、太阳能追踪系统实训
　　9、光伏发电系统接线调试
　　10、逆变输出220v波形测试
　　11、西门子plc编程设计
　　12、监控系统。
