YYJZ-212H 检测与转换（传感器）技术实训装置

　　　　　　　YYJZ-212H 检测与转换(传感器)技术实训装置（27种传感器）每套价格：23000元
一、概述：
　　YYJZ-211H型检测与转换（传感器）技术实训装置，可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术参数：
　　1、输入电源：AC220V±5% 50±1Hz
　　2、额定电流：≤5A
　　3、直流电源：±5V ±15V
　　4、稳压系数：±1%
　　5、电压纹波：≤10mV
　　6、非线性误差：≤5%
　　7、测量精度：≤1%
　　8、功耗：100VA
　　9、输出电流：1A
　　10、相对温度：-5℃～40℃
　　11、相对湿度：＜85%（25℃）
　　12、实训桌规格：1600×750×780mm，实训台规格：920×280×340mm
三、主控台功能：
　　1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
　　2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
　　3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。
　　4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
　　5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
　　6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
　　7、温度表：0-150℃度，精度1%。
　　8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
　　9、机械式压力表：0-40Kpa，精度2%。
　　10、手动气压源：0-40Kpa。
三源部分：
　　1、加热源：16V交流电源加热，温度控制范围0~150℃。
　　2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
　　3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
　　数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。USB为有线近程接入方式，WIFI及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/4096，采样周期1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四、传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻与霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻与霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器AD590	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	± 5%
15		霍尔式测速传感器	0-2400转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%
19	热电偶、热电阻传感器模块	K 型热电偶	0-100℃	± 3%
20		E 型热电偶	0-100℃	± 3%
21		Rt100 铂电阻	0-100℃	± 2%
22		铜电阻 Cu50	0-100℃	± 3%
23	移相器、相敏检波器模块
24	热释电红外传感器模块	热释电红外传感器		3200V/W
25	PN结、正与负温热敏电阻传感器模块	PN结温度传感器	0-100℃	± 3%
		正温热敏电阻传感器	0-100℃	± 3%
		负温热敏电阻传感器	0-100℃	± 3%

五、传感器特点：
　　1、传感器外壳采用透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
　　2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂讲课用。
　　3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
　　4、实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
　　5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
六、传感器配置：

序号	器件名称	单位	数量	备注
1	实训台	台	1
2	实训桌	张	1
3	升降圆凳	张	2
4	电阻式霍尔式传感器转换电路	块	1
5	电容式传感器转换电路	块	1
6	电感式传感器转换电路	块	1
7	光电式传感器转换电路	块	1
8	涡流式传感器转换电路	块	1
9	温度式传感器转换电路	块	1
10	压电加速度式传感器转换电路	块	1
11	光纤式传感器转换电路	块	1
12	压力传感器转换电路	块	1
13	超声波传感器转换电路	块	1
14	热电偶、热电阻传感器转换电路	块	1
15	湿敏传感器转换电路	块	1
16	热释电红外传感器转换电路	块	1
17	移相器、相敏检波器、低通滤波器电路	块	1
18	PN结与正、负温热敏电阻传感器电路	块	1
19	电阻式传感器	个	1
20	电容式传感器	个	1
21	霍尔式传感器	个	1
22	电感式传感器	个	1
23	光电式传感器	个	1
24	涡流式传感器	个	1
25	涡流测速传感器	个	1
26	温度式传感器	个	1
27	磁电式传感器	个	1
28	磁电测速传感器	个	1
29	压电加速度式传感器	个	1
30	光纤式传感器	个	1
31	压力传感器	个	1
32	超声波传感器	对	1
33	气敏传感器	个	1
34	湿敏传感器	个	1
35	霍尔式转速传感器	个	1
36	转速传感器	个	1
37	K型热电偶传感器	只	2
38	E型热电偶传感器	只	1
39	Pt100铂电阻传感器	只	1
40	Cu50铜电阻传感器	只	1
41	热释电红外传感器	个	1
42	PN结温度传感器	个	1
43	正温热敏电阻传感器	个	1
44	负温热敏电阻传感器	个	1
45	加热温度室	个	1
46	位移台架	套	1
47	光纤位移台架	个	1
48	测微器	把	1
49	压力表	只	1
50	橡皮气囊	个	1
51	三通管	个	1
52	铁片、铜片、铝片各一	个	3
53	Φ8×4磁钢	块	1
54	超声波反射挡板	块	1
55	说明书实验指导书	册	1
56	实验连接导线	根	25
57	数据连接线	根	1
58	数据采集处理软件	盘	1

七、实验项目：（带※号为思考实验）
　　实验一　电阻式传感器的单臂电桥性能实验
　　实验二　电阻式传感器的半桥性能实验
　　实验三　电阻式传感器的全桥性能实验
　　实验四　电阻式传感器的单臂、半桥和全桥的比较实验
　　实验五　电阻式传感器的振动实验*
　　实验六　电阻式传感器的电子秤实验*
　　实验七　变面积式电容传感器特性实验
　　实验八　差动式电容传感器特性实验
　　实验九　电容传感器的振动实验*
　　实验十　电容传感器的电子秤实验*
　　实验十一　差动变压器的特性实验
　　实验十二　自感式差动变压器的特性实验
　　实验十三　差动变压器的性能实验
　　实验十四　激励频率对差动变压器特性的影响
　　实验十五　差动变压器的振动实验*
　　实验十六　差动变压器的电子秤实验*
　　实验十七　光电式传感器的转速测量实验
　　实验十八　光电式传感器的旋转方向测量实验
　　实验十九　接近式霍尔传感器实验
　　实验二十　霍尔传感器的转速测量实验
　　实验二十一　霍尔传感器的振动测量实验
　　实验二十二　涡流传感器的位移特性实验
　　实验二十三　被测体材质对涡流传感器特性的影响实验
　　实验二十四　涡流式传感器的振动实验
　　实验二十五　涡流式传感器的转速测量实验
　　实验二十六　温度传感器及温度控制实验（AD590）
　　实验二十七　K型热电偶的温度控制实验
　　实验二十八　热电偶冷端温度补偿实验*
　　实验二十九　E型热电偶的温度控制实验
　　实验三十　Pt100铂电阻的温度控制实验
　　实验三十一　Cu50铜电阻的温度控制实验
　　实验三十二　磁电式传感器的特性实验
　　实验三十三　磁电式传感器的转速测量实验
　　实验三十四　磁电式传感器的应用实验*
　　实验三十五　压电加速度式传感器的特性实验
　　实验三十六　光纤传感器的位移特性实验
　　实验三十七　光纤传感器的振动实验
　　实验三十八　光纤传感器的转速测量实验
　　实验三十九　压阻式压力传感器的特性实验
　　实验四十　压阻式压力传感器的差压测量实验*
　　实验四十一　超声波传感器的位移特性实验
　　实验四十二　超声波传感器的应用实验
　　实验四十三　气敏传感器的原理实验
　　实验四十四　湿度式传感器原理实验
　　实验四十五　气体流量的测定*
　　实验四十六　移相器实验
　　实验四十七　相敏检波器实验
　　实验四十八　低通滤波器实验
　　实验四十九　热释电红外传感器实验
　　实验五十　PN结温度传感器测温控制实验
　　实验五十一　正温热敏电阻温度特性实验
　　实验五十二　负温热敏电阻温度特性实验

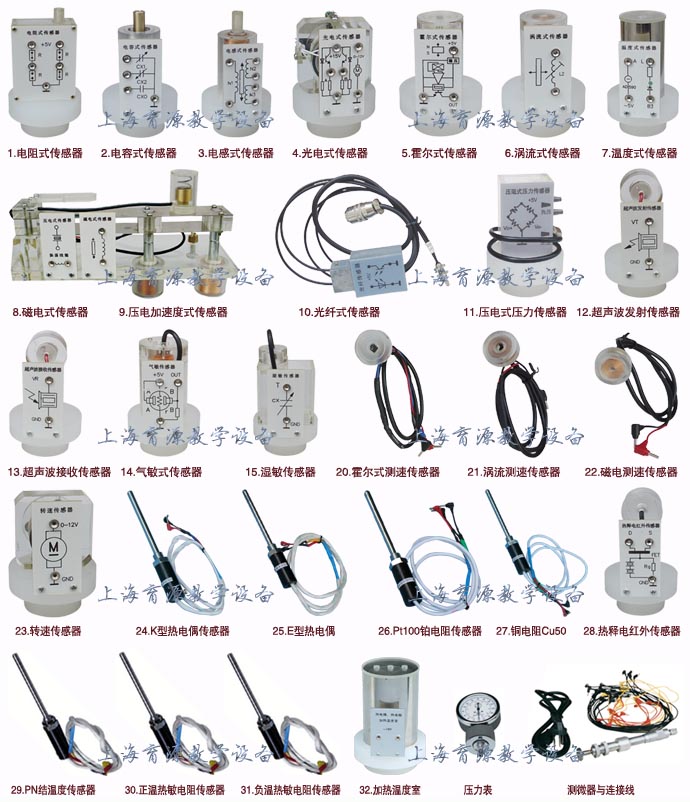

八、传感器：

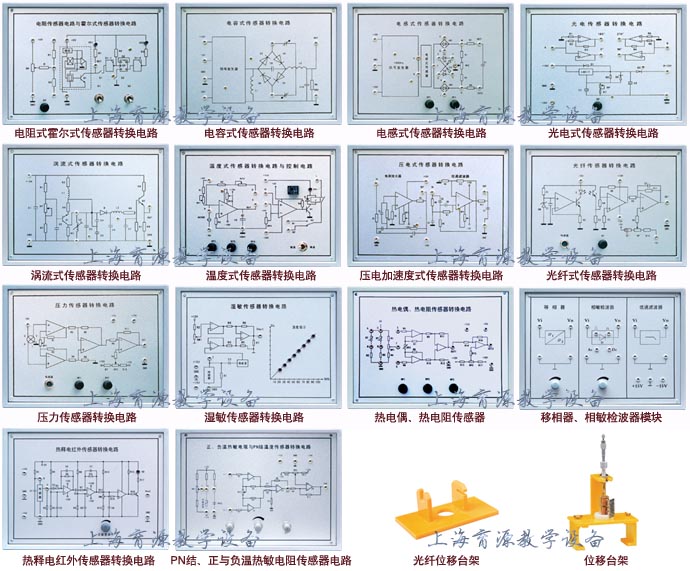

九、实验模块：
传感器电路模块
