YYJZ-212G 检测与转换(传感器)技术实训装置

       检测与转换(传感器)技术实验装置
       YYJZ-212G 检测与转换(传感器)技术实训装置(25种传感器) 每套价格:22000元
一、概述:
  YYJZ-212G型检测与转换(传感器)技术实训装置,可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。
二、技术参数:
  1、输入电源:AC220V±5% 50±1Hz
  2、额定电流:≤5A
  3、直流电源:±5V ±15V
  4、稳压系数:±1%
  5、电压纹波:≤10mV
  6、非线性误差:≤5%
  7、测量精度:≤1%
  8、功 耗:100VA
  9、输出电流:1A
  10、相对温度:-5℃~40℃
  11、相对湿度:<85%(25℃)
  12、实训桌规格:1600×750×780mm,实训台规格:920×280×340mm
三、主控台功能:
  1、实验台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,2~24V可调,具有短路保护功能。
  2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
  3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可调,最大输出电流:0.5A(有效值0.4KHz)。
  4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
  5、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
  6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
  7、温度表:0-150℃度,精度1%。
  8、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
  9、机械式压力表:0-40Kpa,精度2%。
  10、手动气压源:0-40Kpa。
三源部分:
  1、加热源:16V交流电源加热,温度控制范围0~150℃。
  2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
  3、振动源:振动频率1-30Hz(可调),共振频率13Hz左右。
数据采集卡及处理软件:
  数据采集采用ARM系统,上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。USB为有线近程接入方式,WIFI及以太网可通过上位机远程配置和接入,内置出厂设置按钮。数据采集方式为单步采集及连续采集方式,分辨率由1/4096,采样周期1K,采样速度可选择,软件可配置。量程自动切换。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四、传感器种类及技术指标:(参考值)
序号 实 验 模 块 传 感 器 名 称 量 程 精 度
1 电阻与霍尔式传感器模块 电阻式传感器 ± 2mm ± 1.5%
2 霍尔式传感器 ≥ 2mm 0.1%
3 电容式传感器模块 电容式传感器 ± 5mm ± 1.3%
4 电感式传感器模块 电感式传感器 ± 5mm ± 3%
5 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5%
6 涡流式传感器模块 涡流式传感器 ≥ 1mm ± 3%
7 温度式传感器模块 温度式传感器AD590 0-100℃ ± 2%
8
磁电式传感器
0 .5V/m
9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ± 2%/s
10 光纤式传感器模块 光纤式传感器 ≥1.5mm ± 1.5%
11 压力传感器模块 压力传感器 0-50kpa ± 2%
12 超声波传感器模块 超声波传感器 20-60cm 1cm
13   MQ3气敏传感器 50-200ppm
14 湿敏传感器模块 湿敏传感器 10-95%RH ± 5%
15
霍尔式测速传感器 0-2400转/分 ± 1.5%
16
涡流测速传感器 0-2400转/分 ≤ 1.5%
17   磁电测速传感器 0-2400转/分 ≤ 1.5%
18   转速传感器 0-2400转/分 ≤ 1.5%
19 热电偶、热电阻传感器模块 K 型热电偶 0-100℃ ± 3%
20 E 型热电偶 0-100℃ ± 3%
21 Rt100 铂电阻 0-100℃ ± 2%
22 铜电阻 Cu50 0-100℃ ± 3%
23 移相器、相敏检波器模块
24 热释电红外传感器模块 热释电红外传感器   3200V/W
25 硅光电池传感器模块 硅光电池传感器   0.35A/W
五、传感器特点:
  1、传感器外壳采用透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
  2、每种传感器每个独立,传感器上印有原理图与接线口,学生做实验时快捷方便,而且老师可以带到课堂讲课用。
  3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
  4、实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
  5、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
六、传感器配置:
序号 器 件 名 称 单位 数量 备注
1 实训台 1
2 实训桌 1
3 升降圆凳 2
4 电阻式霍尔式传感器转换电路 1
5 电容式传感器转换电路 1
6 电感式传感器转换电路 1
7 光电式传感器转换电路 1
8 涡流式传感器转换电路 1
9 温度式传感器转换电路 1
10 压电加速度式传感器转换电路 1
11 光纤式传感器转换电路 1
12 压力传感器转换电路 1
13 超声波传感器转换电路 1
14 热电偶、热电阻传感器转换电路 1
15 湿敏传感器转换电路 1
16 热释电红外传感器转换电路 1
17 移相器、相敏检波器、低通滤波器电路 1
18 硅光电池传感器转换电路 1
19 电阻式传感器 1
20 电容式传感器 1
21 霍尔式传感器 1
22 电感式传感器 1
23 光电式传感器 1
24 涡流式传感器 1
25 涡流测速传感器 1
26 温度式传感器 1
27 磁电式传感器 1
28 磁电测速传感器 1
29 压电加速度式传感器 1
30 光纤式传感器 1
31 压力传感器 1
32 超声波传感器 1
33 气敏传感器 1
34 湿敏传感器 1
35 霍尔式转速传感器 1
36 转速传感器 1
37 K型热电偶传感器 2
38 E型热电偶传感器 1
39 Pt100铂电阻传感器 1
40 Cu50铜电阻传感器 1
41 热释电红外传感器 1
42 硅光电池传感器 1
43 加热温度室 1
44 位移台架 1
45 光纤位移台架 1
46 测微器 1
47 压力表 1
48 橡皮气囊 1
49 三通管 1
50 铁片、铜片、铝片各一 3
51 Φ8×4磁钢 1
52 超声波反射挡板 1
53 说明书实验指导书 1
54 实验连接导线 25
55 数据连接线 1
56 数据采集处理软件 1

七、实验项目:(带※号为思考实验)
  实验一 电阻式传感器的单臂电桥性能实验
  实验二 电阻式传感器的半桥性能实验
  实验三 电阻式传感器的全桥性能实验
  实验四 电阻式传感器的单臂、半桥和全桥的比较实验
  实验五 电阻式传感器的振动实验*
  实验六 电阻式传感器的电子秤实验*
  实验七 变面积式电容传感器特性实验
  实验八 差动式电容传感器特性实验
  实验九 电容传感器的振动实验*
  实验十 电容传感器的电子秤实验*
  实验十一 差动变压器的特性实验
  实验十二 自感式差动变压器的特性实验
  实验十三 差动变压器的性能实验
  实验十四 激励频率对差动变压器特性的影响
  实验十五 差动变压器的振动实验*
  实验十六 差动变压器的电子秤实验*
  实验十七 光电式传感器的转速测量实验
  实验十八 光电式传感器的旋转方向测量实验
  实验十九 接近式霍尔传感器实验
  实验二十 霍尔传感器的转速测量实验
  实验二十一 霍尔传感器的振动测量实验
  实验二十二 涡流传感器的位移特性实验
  实验二十三 被测体材质对涡流传感器特性的影响实验
  实验二十四 涡流式传感器的振动实验
  实验二十五 涡流式传感器的转速测量实验
  实验二十六 温度传感器及温度控制实验(AD590)
  实验二十七 K型热电偶的温度控制实验
  实验二十八 热电偶冷端温度补偿实验*
  实验二十九 E型热电偶的温度控制实验
  实验三十 Pt100铂电阻的温度控制实验
  实验三十一 Cu50铜电阻的温度控制实验
  实验三十二 磁电式传感器的特性实验
  实验三十三 磁电式传感器的转速测量实验
  实验三十四 磁电式传感器的应用实验*
  实验三十五 压电加速度式传感器的特性实验
  实验三十六 光纤传感器的位移特性实验
  实验三十七 光纤传感器的振动实验
  实验三十八 光纤传感器的转速测量实验
  实验三十九 压阻式压力传感器的特性实验
  实验四十 压阻式压力传感器的差压测量实验*
  实验四十一 超声波传感器的位移特性实验
  实验四十二 超声波传感器的应用实验
  实验四十三 气敏传感器的原理实验
  实验四十四 湿度式传感器原理实验
  实验四十五 气体流量的测定*
  实验四十六 移相器实验
  实验四十七 相敏检波器实验
  实验四十八 低通滤波器实验
  实验四十九 热释电红外传感器实验

  实验五十 硅光电池光电特性实验

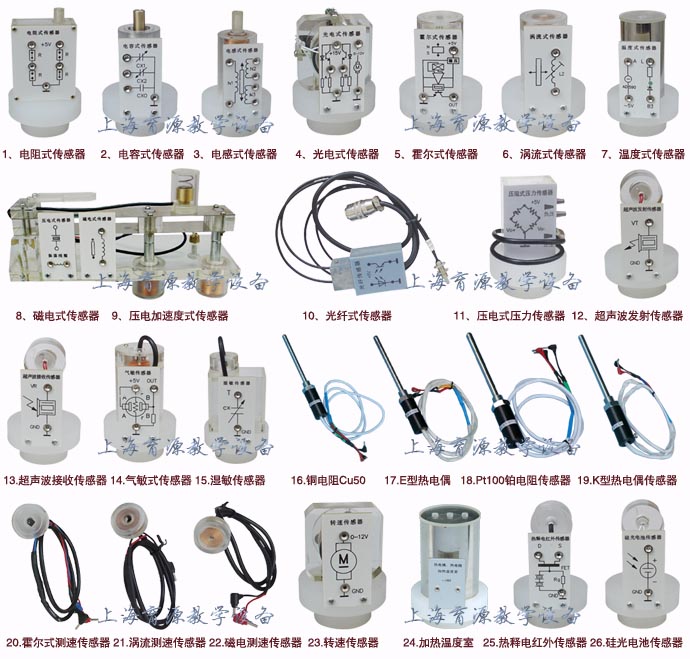

八、传感器:
传感器

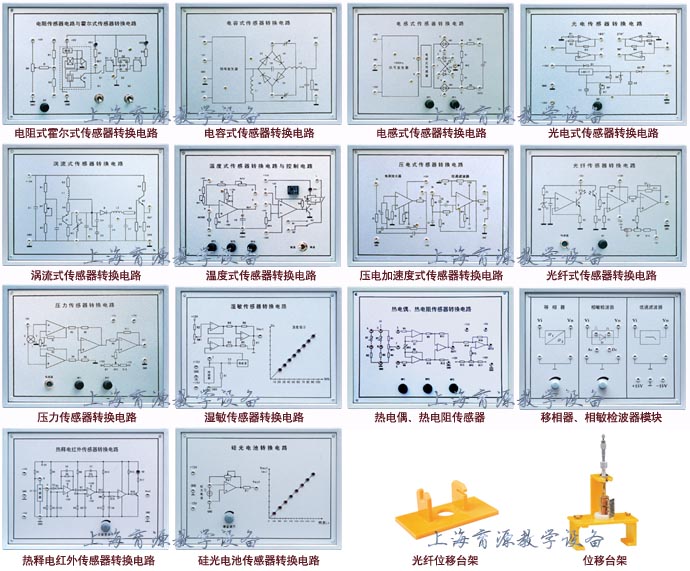

九、实验模块:

传感器电路模块
