  您的位置：首页 >> 产品中心 >> 检测与转换传感器技术实验装置 >>



YYJZ-212F 检测与转换（传感器）技术实训装置

　 　　　　　检测与转换(传感器)技术实验装置
　　　　　　　YYJZ-212F 检测与转换(传感器)技术实训装置（23种传感器） 每套价格：22000元
一、概述：
　　YYJZ-211F型检测与转换（传感器）技术实训装置，可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术参数：
　　1、输入电源：AC220V±5% 50±1Hz
　　2、额定电流：≤5A
　　3、直流电源：±5V ±15V
　　4、稳压系数：±1%
　　5、电压纹波：≤10mV
　　6、非线性误差：≤5%
　　7、测量精度：≤1%
　　8、功 耗：100VA
　　9、输出电流：1A
　　10、相对温度：-5℃～40℃
　　11、相对湿度：＜85%（25℃）
　　12、实训桌规格：1600×750×780mm，实训台规格：920×280×340mm
三、主控台功能：
　　1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
　　2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
　　3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。
　　4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
　　5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
　　6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
　　7、温度表：0-150℃度，精度1%。
　　8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
　　9、机械式压力表：0-40Kpa，精度2%。
　　10、手动气压源：0-40Kpa。
三源部分：
　　1、加热源：16V交流电源加热，温度控制范围0~150℃。
　　2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
　　3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
　　数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。USB为有线近程接入方式，WIFI及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/4096，采样周期1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四、传感器种类及技术指标：（参考值）
序号 实 验 模 块 传 感 器 名 称 量 程 精 度
1 电阻与霍尔式传感器模块 电阻式传感器 ± 2mm ± 1.5%
2 霍尔式传感器 ≥ 2mm 0.1%
3 电容式传感器模块 电容式传感器 ± 5mm ± 1.3%
4 电感式传感器模块 电感式传感器 ± 5mm ± 3%
5 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5%
6 涡流式传感器模块 涡流式传感器 ≥ 1mm ± 3%
7 温度式传感器模块 温度式传感器AD590 0-100℃ ± 2%
8
磁电式传感器
0 .5V/m
9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ± 2%/s
10 光纤式传感器模块 光纤式传感器 ≥1.5mm ± 1.5%
11 压力传感器模块 压力传感器 0-50kpa ± 2%
12 超声波传感器模块 超声波传感器 20-60cm 1cm
13   MQ3气敏传感器 50-200ppm
14 湿敏传感器模块 湿敏传感器 10-95%RH ± 5%
15
霍尔式测速传感器 0-2400转/分 ± 1.5%
16
涡流测速传感器 0-2400转/分 ≤ 1.5%
17   磁电测速传感器 0-2400转/分 ≤ 1.5%
18   转速传感器 0-2400转/分 ≤ 1.5%
19 热电偶、热电阻传感器模块 K 型热电偶 0-100℃ ± 3%
20 E 型热电偶 0-100℃ ± 3%
21 Rt100 铂电阻 0-100℃ ± 2%
22 铜电阻 Cu50 0-100℃ ± 3%
23 移相器、相敏检波器模块
24 指纹识别传感器模块 指纹识别传感器
五、传感器特点：
　　1、传感器外壳采用透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
　　2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂讲课用。
　　3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
　　4、实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
　　5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
六、传感器配置：
序号 器 件 名 称 单位 数量 备注
1 实训台 台 1
2 实训桌 张 1
3 升降圆凳 张 2
4 电阻式霍尔式传感器转换电路 块 1
5 电容式传感器转换电路 块 1
6 电感式传感器转换电路 块 1
7 光电式传感器转换电路 块 1
8 涡流式传感器转换电路 块 1
9 温度式传感器转换电路 块 1
10 压电加速度式传感器转换电路 块 1
11 光纤式传感器转换电路 块 1
12 压力传感器转换电路 块 1
13 超声波传感器转换电路 块 1
14 热电偶、热电阻传感器转换电路 块 1
15 湿敏传感器转换电路 块 1
16 指纹识别传感器模块 块 1
17 移相器、相敏检波器、低通滤波器电路 块 1
18 电阻式传感器 个 1
19 电容式传感器 个 1
20 霍尔式传感器 个 1
21 电感式传感器 个 1
22 光电式传感器 个 1
23 涡流式传感器 个 1
24 涡流测速传感器 个 1
25 温度式传感器 个 1
26 磁电式传感器 个 1
27 磁电测速传感器 个 1
28 压电加速度式传感器 个 1
29 光纤式传感器 个 1
30 压力传感器 个 1
31 超声波传感器 对 1
32 气敏传感器 个 1
33 湿敏传感器 个 1
34 霍尔式转速传感器 个 1
35 转速传感器 个 1
36 K型热电偶传感器 只 2
37 E型热电偶传感器 只 1
38 Pt100铂电阻传感器 只 1
39 Cu50铜电阻传感器 只 1
40 指纹识别传感器 个 1
41 加热温度室 个 1
42 位移台架 套 1
43 光纤位移台架 个 1
44 测微器 把 1
45 压力表 只 1
46 橡皮气囊 个 1
47 三通管 个 1
48 铁片、铜片、铝片各一 个 3
49 Φ8×4磁钢 块 1
50 超声波反射挡板 块 1
51 说明书实验指导书 册 1
52 实验连接导线 根 25
53 数据连接线 根 1
54 数据采集处理软件 盘 1

七、实验项目：（带※号为思考实验）
　　实验一　电阻式传感器的单臂电桥性能实验
　　实验二　电阻式传感器的半桥性能实验
　　实验三　电阻式传感器的全桥性能实验
　　实验四　电阻式传感器的单臂、半桥和全桥的比较实验
　　实验五　电阻式传感器的振动实验*
　　实验六　电阻式传感器的电子秤实验*
　　实验七　变面积式电容传感器特性实验
　　实验八　差动式电容传感器特性实验
　　实验九　电容传感器的振动实验*
　　实验十　电容传感器的电子秤实验*
　　实验十一　差动变压器的特性实验
　　实验十二　自感式差动变压器的特性实验
　　实验十三　差动变压器的性能实验
　　实验十四　激励频率对差动变压器特性的影响
　　实验十五　差动变压器的振动实验*
　　实验十六　差动变压器的电子秤实验*
　　实验十七　光电式传感器的转速测量实验
　　实验十八　光电式传感器的旋转方向测量实验
　　实验十九　接近式霍尔传感器实验
　　实验二十　霍尔传感器的转速测量实验
　　实验二十一　霍尔传感器的振动测量实验
　　实验二十二　涡流传感器的位移特性实验
　　实验二十三　被测体材质对涡流传感器特性的影响实验
　　实验二十四　涡流式传感器的振动实验
　　实验二十五　涡流式传感器的转速测量实验
　　实验二十六　温度传感器及温度控制实验（AD590）
　　实验二十七　K型热电偶的温度控制实验
　　实验二十八　热电偶冷端温度补偿实验*
　　实验二十九　E型热电偶的温度控制实验
　　实验三十　Pt100铂电阻的温度控制实验
　　实验三十一　Cu50铜电阻的温度控制实验
　　实验三十二　磁电式传感器的特性实验
　　实验三十三　磁电式传感器的转速测量实验
　　实验三十四　磁电式传感器的应用实验*
　　实验三十五　压电加速度式传感器的特性实验
　　实验三十六　光纤传感器的位移特性实验
　　实验三十七　光纤传感器的振动实验
　　实验三十八　光纤传感器的转速测量实验
　　实验三十九　压阻式压力传感器的特性实验
　　实验四十　压阻式压力传感器的差压测量实验*
　　实验四十一　超声波传感器的位移特性实验
　　实验四十二　超声波传感器的应用实验
　　实验四十三　气敏传感器的原理实验
　　实验四十四　湿度式传感器原理实验
　　实验四十五　气体流量的测定*
　　实验四十六　移相器实验
　　实验四十七　相敏检波器实验
　　实验四十八　低通滤波器实验
　　实验四十九　指纹识别传感器及其识别实验

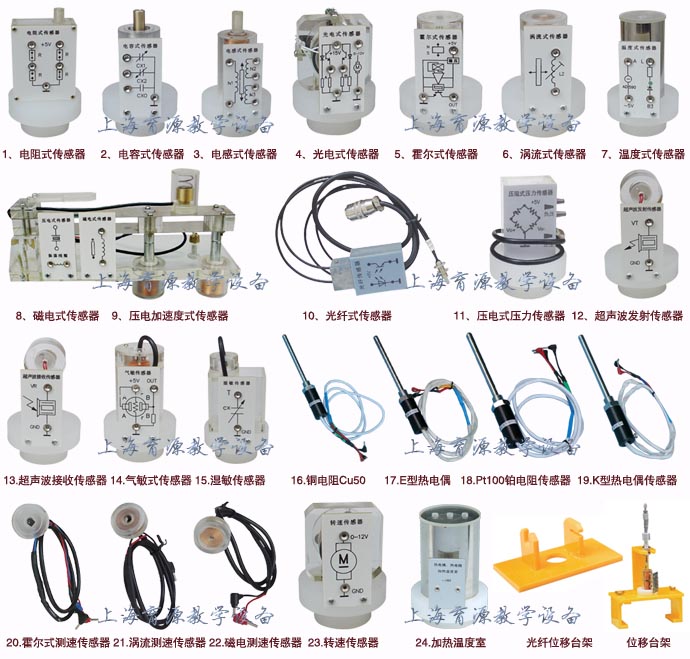

八、传感器：
传感器

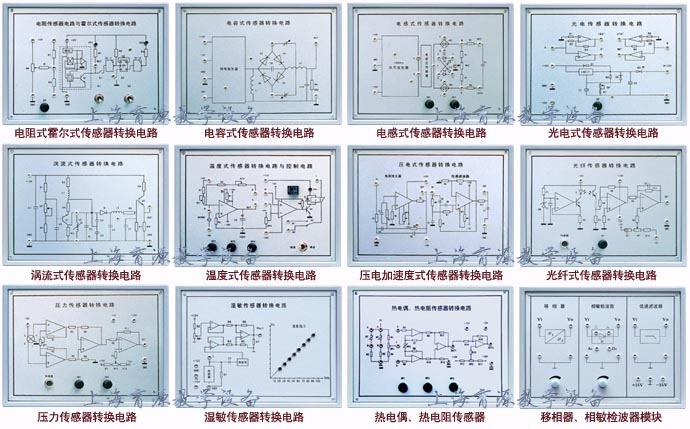

九、实验模块：
传感器电路模块
