YYJZ-212A 检测与转换(传感器)技术实训装置

　　　　　　　YYJZ-212A 检测与转换(传感器)技术实训装置（12种传感器）　每套价格：16000元

一、概述：
　　YYJZ-212A 检测与转换（传感器）技术实训装置，可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术参数：
　　1、输入电源：AC220V±5% 50±1Hz
　　2、额定电流：≤5A
　　3、直流电源：±5V ±15V
　　4、稳压系数：±1%
　　5、电压纹波：≤10mV
　　6、非线性误差：≤5%
　　7、测量精度：≤1%
　　8、功耗：100VA
　　9、输出电流：1A
　　10、相对温度：-5℃～40℃
　　11、相对湿度：＜85%（25℃）
　　12、实训桌规格：1600×750×780mm，实训台规格：920×280×340mm
三、主控台功能：
　　1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
　　2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
　　3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。
　　4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
　　5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
　　6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
　　7、温度表：0-150℃度，精度1%。
　　8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
　　9、机械式压力表：0-40Kpa，精度2%。
　　10、手动气压源：0-40Kpa。
三源部分：
　　1、加热源：16V交流电源加热，温度控制范围0~150℃。
　　2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
　　3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
　　数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。USB为有线近程接入方式，WIFI及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/4096，采样周期1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四、传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻与霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻与霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	集成温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10		涡流测速传感器	0-2400转/分	≤ 1.5%
11		磁电测速传感器	0-2400转/分	≤ 1.5%
12		霍尔式测速传感器	0-2400转/分	± 1.5%
13		转速传感器	0-2400转/分	≤ 1.5%

五、传感器特点：
　　1、传感器外壳采用透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
　　2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂讲课用。
　　3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
　　4、实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
　　5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
六、传感器配置：

序号	器件名称	单位	数量	备注
1	实训台	台	1
2	实训桌	张	1
3	升降圆凳	张	2
4	电阻式霍尔式传感器转换电路	块	1
5	电容式传感器转换电路	块	1
6	电感式传感器转换电路	块	1
7	光电式传感器转换电路	块	1
8	涡流式传感器转换电路	块	1
9	温度式传感器转换电路	块	1
10	压电加速度式传感器转换电路	块	1
11	电阻式传感器	个	1
12	电容式传感器	个	1
13	霍尔式传感器	个	1
14	电感式传感器	个	1
15	光电式传感器	个	1
16	涡流式传感器	个	1
17	涡流测速传感器	个	1
18	温度式传感器AD590	个	1
19	磁电式传感器	个	1
20	磁电测速传感器	个	1
21	压电加速度式传感器	个	1
22	霍尔式转速传感器	个	1
23	转速传感器	个	1
24	位移台架	套	1
25	测微器	把	1
26	压力表	只	1
27	铁片、铜片、铝片各一片	片	3
28	Φ8×4磁钢	粒	1
29	传感器实验指导书	册	1
30	实验连接导线	条	25
31	数据采集连接线	条	1
32	数据采集处理软件	盘	1

七、实验项目：（带※号为思考实验）
　　实验一电阻式传感器的单臂电桥性能实验
　　实验二电阻式传感器的半桥性能实验
　　实验三电阻式传感器的全桥性能实验
　　实验四电阻式传感器的单臂、半桥和全桥的比较实验
　　实验五电阻式传感器的振动实验*
　　实验六电阻式传感器的电子秤实验*
　　实验七变面积式电容传感器特性实验
　　实验八差动式电容传感器特性实验
　　实验九电容传感器的振动实验*
　　实验十电容传感器的电子秤实验*
　　实验十一差动变压器的特性实验
　　实验十二自感式差动变压器的特性实验
　　实验十三差动变压器的振动实验*
　　实验十四差动变压器的电子秤实验*
　　实验十五光电式传感器的转速测量实验
　　实验十六光电式传感器的旋转方向测量实验
　　实验十七接近式霍尔传感器实验
　　实验十八霍尔传感器的转速测量实验
　　实验十九涡流传感器的位移特性实验
　　实验二十被测体材质对涡流传感器特性的影响实验
　　实验二十一涡流式传感器的振动实验*
　　实验二十二涡流式传感器的测速测量实验
　　实验二十三温度传感器及温度控制实验（AD590）
　　实验二十四磁电式传感器的特性实验
　　实验二十五磁电式传感器的测速实验
　　实验二十六磁电式传感器的应用实验*
　　实验二十七压电加速度式传感器的特性实验

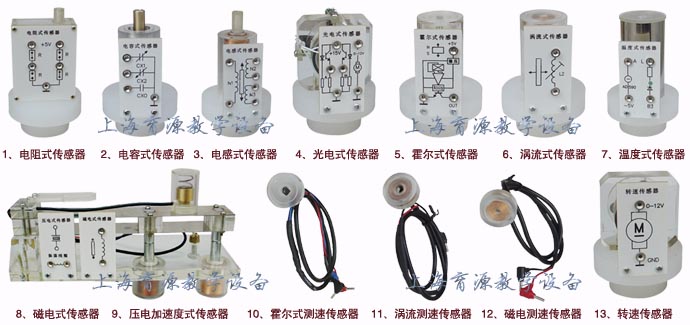

八、传感器：

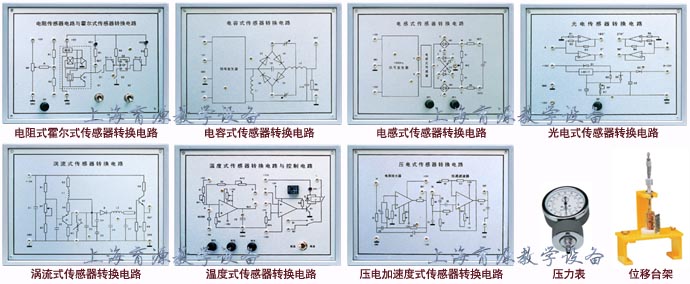

九、实验模块：
传感器转换电路
