YY-18F 四合一透明液压传动实验装置

　
　　　　四合一透明液压传动实验装置
一、透明液压传动演示系统概述
　　为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。
　　YY-18F型透明液压演示系统对实验回路之一进行组合实验时，使80% 的透明液压元件闲置，利用YY-18F型四合一透明液压传动演示系统，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。
二、透明液压传动演示系统特点
　　1、可通过多台不同的实验回路进行对比，加深对液压回路原理的理解。
　　2、多台可同时操作运行，运行不同回路。
　　3、可只需要一套液压元件，便可同时组成不同回路，节省元件资源。
　　4、电气控制简单，方便易行。采用网板型安插组装形式，组装回路快捷方便。
　　5、实验台为铁质双层亚光密纹喷塑结构，美观大方。
三、透明液压传动演示系统技术参数
　　1、电源：输入220V 50Hz
　　2、电气控制面板：它具有三组功能电路。控制组一按钮控制换向阀1，控制组二按钮控制换向阀2，输入控制电路的常闭按钮均串联常闭停止输入插孔，其他控制电路均并联常开输入插孔，利于外接控制，每组电路的换向1、换向2都具有互锁输出功能。
　　3、实验专用齿轮泵站：油泵电机：Z250 直流电动机，功率：250W，并配专用稳压直流调速器，调速范围：0-1700rpm
　　4、电磁换向阀：AC42V.吸力30N
　　5、尺寸大小：1500mm×650mm×1700mm（单台）

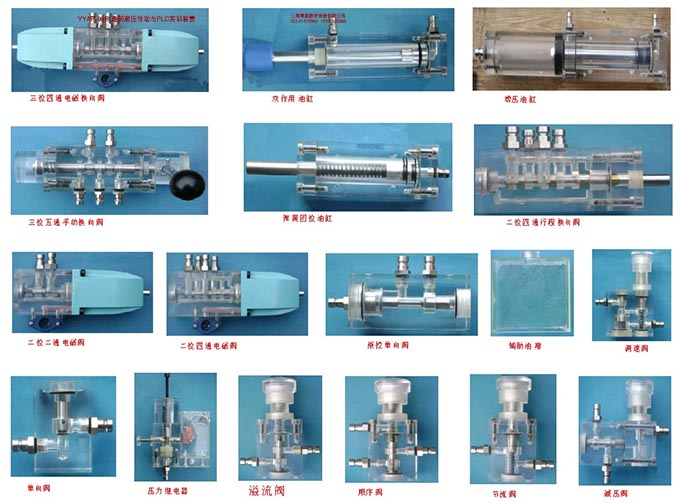

四、透明液压传动演示系统元件配置
　　压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，"O"型三位四通电磁换向阀，"H"型三位四通电磁换向阀，"M"型三位四通电磁换向阀，压力继电器，行程开关等。
四合一透明液压传动实验装置
五、透明液压传动演示系统基本实验项目
　　1、用手动换向阀的换向回路。
　　2、用中位机能换向阀的用锁回路。
　　3、用液控平向阀的闭锁回路。
　　4、压力调定回路。
　　5、二级压力控制回路。
　　6、用减压阀的减压回路。
　　7、用增压缸的增压回路。
　　8、用H型换向阀的卸载回路。
　　9、进油节流调速回路。
　　10、回油节流调速回路。
　　11、调速齿轮泵的换向调速回路。
　　12、调速齿轮泵和调速阀组成的复合调速回路。
　　13、流量阀短接的速度换接回路。
　　14、用调速阀串连联的二次进给同路。
　　15、用调速阀并联的二次进给同路。
　　16、用顺序阀的顺序动作回路。
　　17、用压力继电回的顺序动作回路。
　　18、用行程开关控制的顺序动作回路。
　　19、用行程换向阀的顺序动作回路。
　　20、串联液压缸的同步回路。
　　21、二位三通起停回路。
　　22、快速差动连接回路。
YY-18F型透明液压传动系统配置一览表
序号 名 称 型 号 数量 备注
1 实验演示台
台
 4
2 电气线路面板
件
 4
安装演示台上
3 拖动电机及调速电路
套
 4
安装演示台上
4 齿轮油泵 只 4
台内元件
5 油箱 只 4
台内元件
6 辅助油箱(含封闭自锁快速接头) 只 1
组合透明元件
7 油缸（带行程撞块）(含封闭自锁快速接头) 只 8
组合透明元件
8 弹簧回位油缸(含封闭自锁快速接头) 只 1
组合透明元件
9 增压油缸(含封闭自锁快速接头) 只 1
组合透明元件
10 实心双出杆油缸(含封闭自锁快速接头) 只 1
新增透明元件
11 空心双出杆油缸(含封闭自锁快速接头) 只 1
新增透明元件
12 单向阀(含封闭自锁快速接头) 只 3
组合透明元件
13 液控单向阀(含封闭自锁快速接头) 只 2
组合透明元件
14 溢流阀(含封闭自锁快速接头) 只 5
组合透明元件
15 先导式溢流阀(含封闭自锁快速接头) 只 1
新增透明元件
16 节流阀(含封闭自锁快速接头) 只 1
组合透明元件
17 调速阀(含封闭自锁快速接头) 只 5
组合透明元件
18 顺序阀(含封闭自锁快速接头) 只 2
组合透明元件
19 减压阀(含封闭自锁快速接头) 只 1
组合透明元件
20 二位二通电磁换向阀(含封闭自锁快速接头) 只 2
组合透明元件
21 二位四通单电磁换向阀(含封闭自锁快速接头) 只 6
组合透明元件
22 二位三通电磁换向阀(含封闭自锁快速接头) 只 1
组合透明元件
23 "O"型三位四通电磁换向阀(含封闭自锁快速接头) 只 1
组合透明元件
24 "H"型三位四通电磁换向阀(含封闭自锁快速接头) 只 1
组合透明元件
25 "M"型三位四通电磁换向阀(含封闭自锁快速接头) 只 1
组合透明元件
26 "Y"型三位四通电磁换向阀(含封闭自锁快速接头) 只 1 组合透明元件
27 进油回油分油块 只 8 组合透明元件
28 二位四通行程换向阀(含封闭自锁快速接头) 只 1
29 三位四通手动换向阀(含封闭自锁快速接头) 只 1
30 压力继电器(含封闭自锁快速接头) 只 1 组合透明元件
31 行程开关 只 8 组合透明元件
32 压力表(含封闭自锁快速接头) 只 7 组合透明元件
33 三通(含封闭自锁快速接头) 只 15 组合透明元件
34 四通(含封闭自锁快速接头) 只 8 组合透明元件
35 220V电源插头线 条 4 电器配件
36 实训导线 条 96 电器配件
37 专用液压油 壶 4 材 料
38 活扳手 150mm 1只
内六角扳手 M6 2只
内六角扳手 M5 1只
尖嘴钳 6# 1只
孔用挡钳 6# 1只
轴用挡钳 6# 1只
十字螺丝 4# 1只
死板手 1只
保险管 3A 5只
油管接头 5只
各种O型圈 若干
盒 1 实验检修工具盒
检修备用配件盒
39 透明液压演示系统使用手册 册
 4
40 透明液压演示系统装箱清单 份 1
41 快速链接线(含封闭自锁快速接头) 条 50
