  您的位置:首页 >> 产品中心 >> 液压传动、气动控制实训装置 >>



YYAP-09A型液压PLC控制实验台(铝槽、钢台)


一、概述
  YYAP-09A型液压PLC控制实验台,是根据《液压与气压传动》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的液压基本控制回路实验外,还可进行模拟液压控制技术应用实验、液压技术课程设计,以及可编程控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。
  液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。
         液压PLC控制实验台
二、特点
  1、YYAP-09A型液压PLC控制实验系统主要由实验台、液压元器件和电气 、控制器件等组成。
  2、实验元件均为透明有机材料制成,透明液压元件能够更清晰的展现元件结构、性能及用途。
  3、电气主控单元采用PLC可编程序控制器控制,可与PLC微机通讯实现微机智能控制。
  4、采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器的优越性,加深对PLC编程的了解及掌握。
三、技术参数
 (1)实验台外形尺寸: 1500mm×640mm×1850mm 净重量:210kg
   液压泵站包装尺寸:600mm×450mm×390mm 毛重量:40kg
 (2)电源模块:输入电压 AC 220V 50Hz
         输 出 DC 24V/2.5A AC 220V
        (220V输出用于本公司液压产品中电磁阀的控制)
 (3)PLC可编程控制器:日本三菱FX1s-14MR(继电器输出方式),可以根据用户的需求更换PLC类型。
 (4)输入模块:与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号(其中2路为常闭信号),及通过信号插孔为PLC提供自动控制信号。(如:行程开关位置信号等);输出模块:与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断;继电器控制模块:与电源模块连接后,进行主令信号控制,及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。

         液压传动实验台  液压传动实验台
             PLC交直流电源模块           PLC中心控制模块
 液压传动实验台 液压传动实验台 液压传动实验台
       继电器控制单元         PLC电气输入模块         PLC电气输出模块
 (5)液压泵站:
  (a)系统额定压力0.8MPa;
  (b)定量齿轮泵-电机1套:采用内轴一体式安装,结构紧凑,噪音低;定量齿轮泵:额定流量6L∕min,压力2.5 MPa;电机:功率250W,调速范围0-1500r/min,外型尺寸:630mm×380mm×500mm
  (c)油箱:公顷容积45L;附有油温液位计、过滤器、空气滤清器、耐震压力表,L-HL46号液压油;
四、基本组成
本实验台的电气控制器件,采用了模块式结构,在实验台的右侧设计有可安装七只电器模块的导轨。可任意组合扩展,并利于保修维护。标准配置有:电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块。以后可以扩展或更换,PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。
液压实验元件1套,液压实验PLC电气控制系统1套;液压实验继电器控制模块1套;液压实验泵站1台。(计算机根据学校要求另行配置)。实验台设计有专用的原件配置板,每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了:双作用油缸(带行程撞块)、弹簧回位油缸、液控单向阀,减压阀,辅助油箱,压力继电器,增压油缸,节流阀(直动式),单向阀,顺序阀等常用的液压元件。

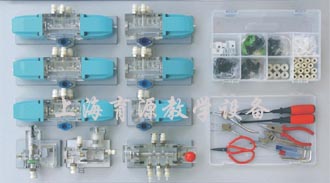

液压传动实验台元件
         液压元件配置板1                   液压元件配置板2
五、液压传动基本回路

 1、方向控制基本回路
  1.1用手动换向阀的换向回路
  1.2 M型、O型机能换向阀的闭锁回路
  1.3用液控单向阀的闭锁回路
 2、压力控制基本回路
  2.1压力调定回路
  2.2二级压力回路(双向调压回路)
  2.3用减压阀的减压回路
  2.4用增压阀的增压回路
  2.5用换向阀的卸载回路
 3、速度控制基本回路
  3.1进油节流调速回路
  3.2回油节流调速回路
  3.3调速齿轮泵容积调速回路
  3.4调速齿轮泵和调速阀的容积节流复合调速回路
  3.5流量阀短接的速度换接回路
  3.6调速阀串联的速度换接回路
  3.7调速阀并联的速度换接回路
 4、多缸工作控制基本回路
  4.1用压力继电器的顺序动作回路
  4.2用行程开关的顺序动作回路
  4.3用顺序阀的顺序动作回路
  4.4用行程换向阀的顺序动作回路
六、YYAP-09A铝槽式实验台配置清单
序号
名称
型号
型号规格
数量
备注
1


拖动直流电机及专用直流电源、数字转速表及传感器、齿轮油泵、溢流阀、压力表、油箱、温度液位计、滤油器
  1台
直流电机调速齿轮泵实验专用泵站
2



09A型钢质实验台 本公司设计制造 1台
3
油管放油筒 本公司设计制造 1套
4
元件固定配置板 本公司设计制造 2块
5
进油压力表四通 本公司设计制造 1只 铝合金、压力表2.5MPa
6
回油五通 本公司设计制造 1只 铝合金
7
双作用油缸   2只 透明元件+弹簧卡脚铝底板
8
弹簧回位油缸   1只 透明元件+弹簧卡脚铝底板
9
增压油缸   1只 透明元件+弹簧卡脚铝底板
10
辅助油箱   1只 透明元件+弹簧卡脚铝底板
11
单向阀   2只 透明元件+弹簧卡脚铝底板
12
液控单向阀   2只 透明元件+弹簧卡脚铝底板
13
溢流阀(直动式)   2只 透明元件+弹簧卡脚铝底板
14
节流阀(直动式)   1只 透明元件+弹簧卡脚铝底板
15
调速阀   2只 透明元件+弹簧卡脚铝底板
16
顺序阀 (回油孔向右)
上阀芯螺丝固定 2只 透明元件+弹簧卡脚铝底板
17
减压阀(先导式)   1只
透明元件+弹簧卡脚铝底板
18
二位二通电磁换向阀   1只 透明元件+弹簧卡脚铝底板
19
二位四通电磁换向阀   2只 透明元件+弹簧卡脚铝底板
20
"O"型三位四通电磁换向阀   1只 透明元件+弹簧卡脚铝底板
21
"H"型三位四通电磁换向阀   1只 透明元件+弹簧卡脚铝底板
22
"M"型三位四通电磁换向阀   1只
透明元件+弹簧卡脚铝底板
23
二位四通行程换向阀   1只
透明元件+弹簧卡脚铝底板
24
三位五通手动换向阀   1只
透明元件+弹簧卡脚铝底板
25
压力继电器 0.5MPa 调定 1只
透明元件+弹簧卡脚铝底板
26
压力表( 1MPa--1只 0.6MPa--2只)   3只
透明元件+弹簧卡脚铝底板
27
微动行程开关(常开2只+常闭2只)   2+2只
装在双作用缸上
28
三通四通组件(三通7只、四通5只)   1套
29

纸巾   2包
30
桌面滴油槽   1个
31
透明液压皮管 Φ8   1盘
32
油盘(配滤网)   1个
卸下的液压元件放油
33
塑料配件盒   1个
放置实验时装拆的小零件
34
专用液压油   20Kg
35



电磁阀通用连接线   3根
36
压力继电器插头线   1根
37
直流电源单元   1个
38
PLC 编程器控制单元(标配:三菱FX1s-14MR)   1个
可根据用户要求配置
39
PLC输入单元   1个
40
PLC输出单元   1个
41
继电器控制单元   1个
42
单元电器连接电缆   3条
43
220V电源线   1条
44
编程通讯电缆
  1根
45

透明液压实验指导书   1册
46
PLC编程软件及应用程序光盘 编程软件及程序 1碟
47



专用工具配件盒 300×200×62 1个
菲力格F-300
48 螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、卷笔刀、剪刀、尖嘴钳(改制)、活动板手、内六角扳手M4、M5、M6
内卡簧钳、外卡簧钳、尼龙管接头扳手、快速接头助拔器
  各1只
49 塑料油塞100只、皮管快速接头15只、尼龙管接头3只、油管深度定位塞2只、记号笔1只、各密封圈1袋、Φ10组合垫圈20只
  1套
50 圆柱支架6只、皮管压板10只 铝槽T形螺母 30只、内六角螺丝M6×15=20枚 M6×25=20枚 M6×45=6枚
  1套
