YY-18 透明液压传动实验装置

　　　　　　　　　　　　　　　　　　　YY-18 透明液压传动实验装置
一、概述
　　为掌握液压传动基础知识和培养实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，我公司研制生产了透明液压传动实验装置。
二、产品结构
　　1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。
　　2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
　　3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
　　4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
　　5、实训控制单元采用独立的继电器控制单元进行电气控制。　　　　　　　　　　　　　　　
三、产品特点
　　各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。各液压元件均采用进口有机玻璃精制作而成，整体外形美观大方,结构坚固耐用，操作方便。
　　透明液压传动实验装置通过基本控制回路的实验演示，使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
　　YY-18 透明液压传动实验装置采用透明液压元件，组合卡槽式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。
四、主要技术参数
　　1、电源：AC220V 50Hz
　　2、直流电源：输入AC220V 输出DC24V/2A
　　3、液压实验油泵电机功率：250W 配有专用的稳压直流电机调速器，调速范围：0－1700r/min
　　4、实验工作时离液压实验台1.5m远处噪声≤58dB。
　　5、实验油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
　　6、电磁换向阀：AC24V 吸力3Mpa
　　7、实验台外型尺寸：1330mm×650mm×1750mm
五、液压基本实验的换向回路
　　1、用手动换向阀的换向回路。
　　2、用中位机能换向阀的用锁回路。
　　3、用液控平向阀的闭锁回路。
　　4、压力调定回路。
　　5、二级压力控制回路。
　　6、用减压阀的减压回路。
　　7、用增压缸的增压回路。
　　8、用H型换向阀的卸载回路。
　　9、进油节流调速回路。
　　10、回油节流调速回路。
　　11、调速齿轮泵的换向调速回路。
　　12、调速齿轮泵和调速阀组成的复合调速回路。
　　13、流量阀短接的速度换接回路。
　　14、用调速阀串连联的二次进给同路。
　　15、用调速阀并联的二次进给同路。
　　16、用顺序阀的顺序动作回路。
　　17、用压力继电回的顺序动作回路。
　　18、用行程开关控制的顺序动作回路。
　　19、用行程换向阀的顺序动作回路。
　　20、串联液压缸的同步回路。
　　21、用先导型溢流阀控制的换向回路。
六、液压元件

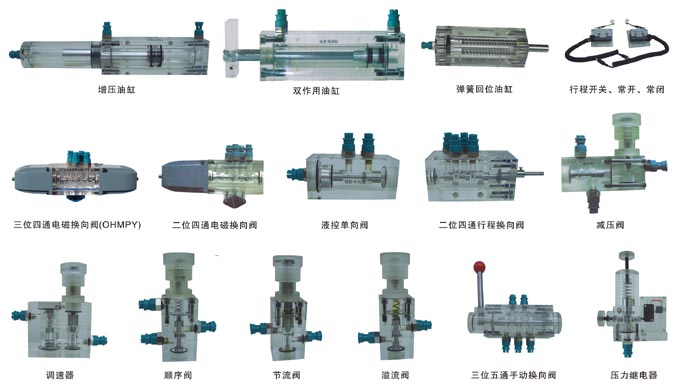

透明液压传动元件

七、透明液压配置清单

序号	名称	型号	数量	备注
1	实训桌		1张
2	实训台		1台
3	继电器控制模块		1块
4	双作用油缸（带行程撞块）	透明元件	2只
5	二位二通电磁换向阀	透明元件	1只
6	二位四通电磁换向阀	透明元件	2只
7	三位四通电磁换向阀（O型）	透明元件	1只
8	三位四通电磁换向阀（H型）	透明元件	1只
9	三位四通电磁换向阀（M型）	透明元件	1只
10	弹簧回位油缸	透明元件	1只
11	增压油缸	透明元件	1只
12	辅助油箱	透明元件	1只
13	单向阀	透明元件	2只
14	液控单向阀	透明元件	2只
15	溢流阀（直动式）	透明元件	2只
16	溢流阀（先导式）	透明元件	1只
17	节流阀（直动式）	透明元件	1只
18	调速阀	透明元件	2只
19	顺序阀	透明元件	2只
20	减压阀	透明元件	1只
21	二位四通行程换向阀	透明元件	1只
22	三位五通手动换向阀	透明元件	1只
23	压力继电器	透明元件	1只
24	压力表	透明元件	3只
25	三通接头	透明元件	7只
26	四通接头	透明元件	3只
27	行程开关（常开）		2只
28	行程开关（常闭）		2只
29	透明液压皮管		20米
30	油盘		1只
31	油箱		1只
32	机泵组		1套
33	L-HL46号液压油		5kg
34	电磁阀通用连接线		3条
35	编程电缆（适配器）		1条
36	螺丝刀6×100（一字、十字）		各1把
37	剪刀		1把
38	活动板手		1把
39	尖嘴钳		1把
40	内六角扳手M5		1把
41	内六角扳手M6		1把
42	内卡簧钳		1把
43	外卡簧钳		1把
44	快速油接头		5只
45	透明液压使用说明书		1册
