YYTK-E8型 自动扶梯部件安装与调试实训设备
(工程型、带PLC控制及故障设置)



          YYTK-E8型 自动扶梯部件安装与调试实训设备(工程型、带PLC控制及故障设置)


一、自动扶梯的结构特点
  自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。 具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所, 如车站、码头、商场等处,得以广泛应用。
  自动扶梯部件安装与调试实训设备具备运输能力,各传动零件均采用金属件精制而成。
二、自动扶梯的主要参数及零部件

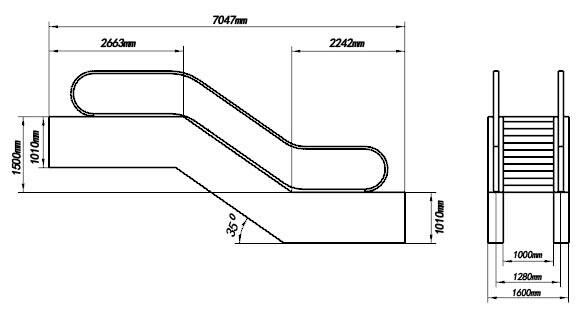

 1.主要参数

  (1)额定运行速度:梯级在空载情况下的运行速度V=0.5m/s、
  (2)倾斜角度(α):梯级运行时与水平面构成的最大角度,为35°。
  (3)提升高度(H):1500mm。
  (4)梯级宽度(B): 1000mm。
  (5)水平梯级数量:2平级。
  (6)最大输送能力:1000人/h。
  (7)电机功率:7.5KW
  (8)运行条件:连续制
  (9)桁架挠度:≤1/1000
  (10)曳引机:蜗轮蜗杆
  (11)重量大约:5500KG
  (12)外形尺寸大约:7047×1600×3500mm



 2.主要零部件

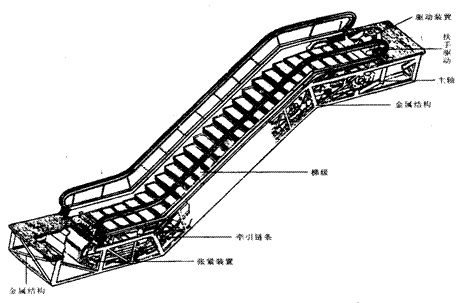

  扶梯由桁架、驱动减速机、驱动装置、张紧装置、导轨系统、梯级、梯级链, 扶栏扶手带以及各种安全装置所组成。

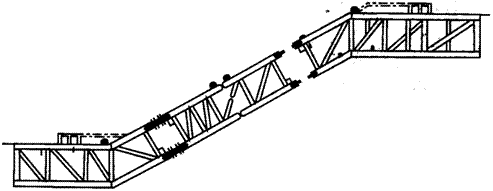

  (1)桁架:它是扶梯的基础构架,扶梯的所有零部件都装配在这一金属结构的桁架中。它用角钢、型钢等焊制而成。
  桁架由3部分组成,即上平台、中部桁架与下平台。



  为保证扶梯处于良好工作状态,桁架刚度高,其允许挠度一般为扶梯上、 下支撑点点间距离的1‰。同时,扶梯桁架设有中间支承,起支撑作用,而且可随桁架的胀和缩自行调节。

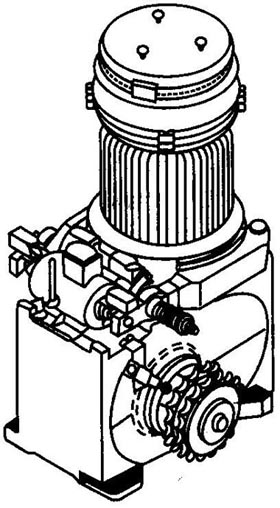

  (2)驱动机(以链条式为例):驱动机主要由电动机、蜗轮蜗杆减速机、链轮、制动器(抱闸)等组成。电动机的安装位置采用立式驱动机。其优点为:结构紧凑,占地少,重量轻,便于维修;噪音低,振动小。

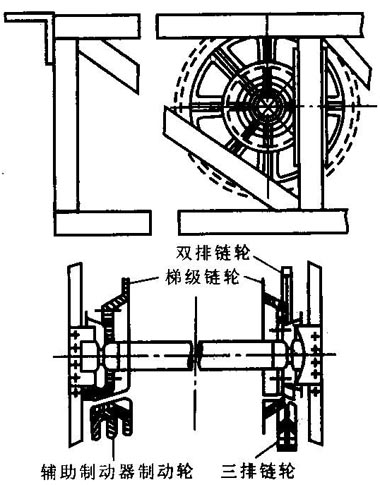

  (3)驱动装置:驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力,经驱动链用以驱动梯级和扶手带,从而实现扶梯的主运动,并且可在应急时制动,防止乘客倒滑,确保乘客安全。该装置装配在上平台(上部桁架)中,如下图所示:

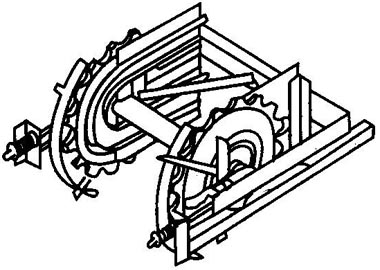

  (4)张紧装置:如下图所示,张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力,使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时,张紧小车上的滚子精确导向产生位移,使其安全装置(梯级链断裂保护装置)起作用,扶梯立即停止运行。



  (5)导轨:梯级运行和返回导轨均为冷弯型材,具有重量轻、相对刚度大、制造精度高等特点,便于装配和调整。

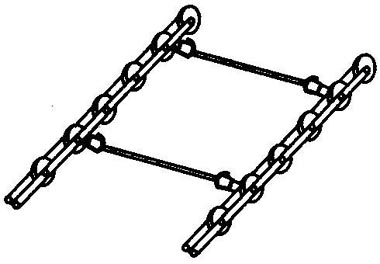

  (6)梯级链:如下图所示,梯级链由润滑的支撑轮支撑,梯级链上的梯级轮就可在导轨系统、驱动装置及张紧装置的链轮上平稳运行;还使负荷分布均匀,防止导轨系统的过早磨损,特别是在反向区两根梯级链由梯级轴连接,保证了梯级链整体运行的稳定性。



  (7)梯级:

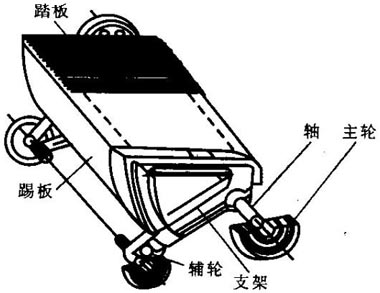

  整体压铸梯级:如下图所示,整体压铸梯级系铝合金压铸,脚踏板和起步板铸有筋条,起防滑作用和相邻梯级导向作用。这种梯级的特点是重量轻,外观质量高。

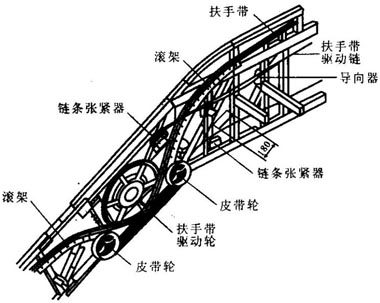

  (8)扶手驱动装置:如下图所示,由驱动装置通过扶手驱动链直接驱动,无须中间轴,扶手带驱动轮缘有耐油橡胶摩擦层,以其高摩擦力保证扶手带与梯级同步运行。
  为使扶手带获得足够摩擦力,在扶手带驱动轮下,另设有皮带轮组。皮带的张紧度由皮带轮中一个带弹簧与螺杆进行调整,以确保扶手带正常工作。

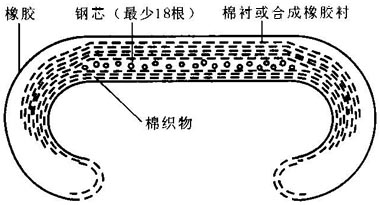

  (9)扶手带:如下图所示,扶手带由多种材料组成,主要为天然(或合成)橡胶、 棉织物(帘子布)与钢丝或钢带等。扶手带的标准颜色为黑色。



  (10)梳齿、梳齿板、楼层板:

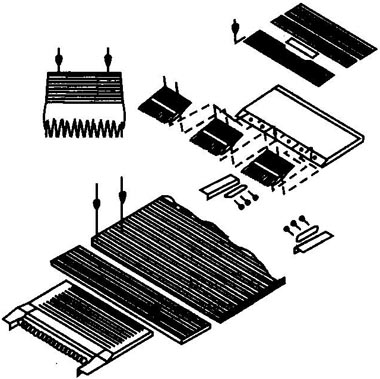

  ①梳齿:如图下图所示,在扶梯出入口处装设梳齿与梳齿板,以确保乘客安全过渡。梳齿上的齿槽与梯级上的齿槽啮合,即使乘客的鞋或物品在梯级上相对静止,也会平滑地过渡到楼层板上。
  ②梳齿板:梳齿板用以固定梳齿。
  ③楼层板(着陆板):楼层板既是扶梯的出人口,也是上平台、下平台维修间(机房)的盖板,为有机玻璃制作透明直观。
  (11)扶栏:扶栏设在梯级两侧,起保护和装饰作用。



  (12)润滑系统:所有梯级链与梯级的滚轮均为润滑。主驱动链、扶手驱动链及梯级链则由自动控制润滑系统分别进行润滑。该润滑系统为自动定时、定点直接将润滑油喷到链销上,使之得到良好的润滑。润滑系统中泵或电磁阀的启动时间、给油时间均由控制柜中的延时继电器控制。
三、自动扶梯教学实训装置控制部分:
  1、扶梯是公共交通的重要工具,安全是至关重要的。本扶梯可实现故障的报警动作。根据扶梯安全标准(EN)规定, 自动扶梯有以下几种安全装置:
  ①断链(梯级链)急停开关。
  ②断带(扶手带)急停开关。
  ③过电流保护,相位监测。
  ④驱动轴安全制动器。
  ⑤应急开关。
  ⑥电气防反转装置。
  2、其他部分:
  控制柜内电路保护:空气开关,熔断器 相位继电器,热保护器,电源为三相五线。
四、自动扶梯教学实训装置主要实训项目:
  扶梯扶手带安装与调整实训设备
  扶梯梯级安装与调整实训设备
  扶梯曳引机系统安装与调整实训设备
  扶梯驱动机构安装与调整实训设备
  扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
  扶梯润滑系统组装与实验实训设备
  扶梯安全保护系统组装与动作实验实训设备。
