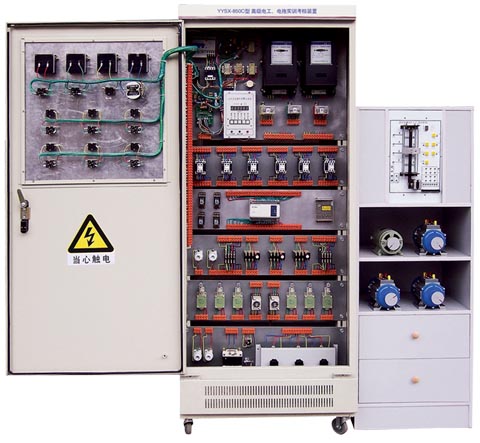

YYSX-760C 高级电工、电拖实训考核装置(柜式)

        高级电工、电拖实训考核装置
               YYSX-760C 高级电工、电拖实训考核装置
一、产品特点:
  YYSX-760C 高级电工、电拖实训考核装置是按照劳动社会保障部颁发的"工人技术等级标准"和"职业技能鉴定规范"的内容要求,根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器 及配套实验器材,能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目,该电工、电拖实训考核装置坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。
  YYSX-760C 高级电工、电拖实训考核装置,适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、结构及电器配置:
  YYSX-760C 高级电工、电拖实训考核装置,按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。
三、主要技术参数:
 1、输入电源:电压AC380V±5%,电流5A。
 2、外形尺寸:700cm×500cm×1700cm
 3、设备重量:230Kg
四、实验操作项目:
 1、触摸开关控制白炽灯电路;
 2、白炽灯控制电路;
 3、人体感应开关控制楼梯白炽灯电路;
 4、声控开关控制楼梯白炽灯电路;
 5、日光灯控制电路;
 6、单相电度表直接安装电路;
 7、单相电度表间接安装电路;
 8、单相电动机控制电路;
 9、并励直流电动机调磁调速电路;
 10、并励直流电动机电枢回路串电阻调速电路;
 11、并励直流电动机电枢回路串电阻二级起动控制电路;
 12、并励直流电动机电枢反接法正反转控制电路;
 13、电流互感器与电流表配用接线电路;
 14、电压表、电流表安装电路;
 15、三相四线有功电度表直接安装电路;
 16、三相四线有功电度表间接安装电路;
 17、三相四线无功电度表直接安装电路;
 18、三相四线无功电度表间接安装电路;
 19、一台电流互感器用于单相回路的接线电路;
 20、两台电流互感器接成不完全星形接线电路;
 21、三台电流互感器接成星形接线电路;
 22、两台电流互感器差接接线电路;
 23、三台电流互感器接成三角形接线电路;
 24、万能转换开关和电压表测量三相电压接线电路;
 25、异步电动机点动控制电路;
 26、异步电动机自锁控制电路;
 27、具有过载保护自锁控制电路;
 28、异步电动机单向点动、起动控制电路;
 29、异步电动机两地控制电路;
 30、异步电动机联锁正反转控制电路;
 31、正反转点动、起动控制电路;
 32、双重联锁正反转控制电路;
 33、自动往返控制电路;
 34、位置开关作自动停止正反转起动控制电路;
 35、带有点动的自动往返控制电路;
 36、异步电动机星、三角控制电路;
 37、接触器控制星、三角控制电路;
 38、串电阻降压起动控制电路;
 39、异步电动机反接制动控制电路;
 40、异步电动机能耗制动控制电路;
 41、双速电动机的切换运行控制电路;
 42、手动顺序起动控制电路;
 43、自动顺序起动控制电路;
 44、C620-1型车床控制电路;
 45、电动葫芦 电气控制电路;
 46、Y3150型滚齿机控制电路;
 47、PLC控制电动机启停
 48、PLC控制电动机Y/△启动
 49、PLC控制电动机正反转
 50、PLC控制电动机顺序启动51、PLC控制电动机往返运动
 52、PLC控制电动机Y/△转换时间的调节
 53、四层电梯控制系统
 ……自由设计项目。
 注:YYSX-760C型 高级电工、电拖实训考核装置配备2台三相异步电动机(180W),一台双速三相异步电动机(180W),一台直流电动机(180W),一台四层电梯仿真模型。
