  您的位置：首页 >> 产品中心 >> 电工电子电力拖动技能实训装置 >>

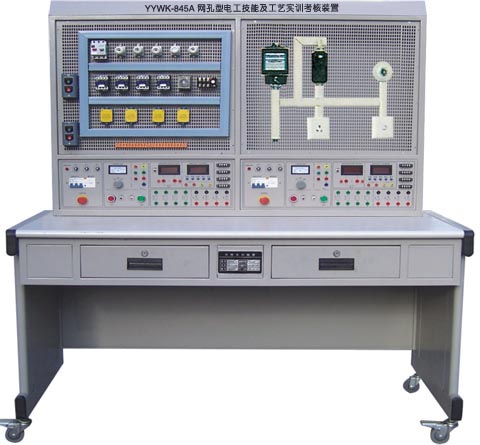

YYKW-845A 网孔型电工技能及工艺实训考核装置（单面、双组）

　
网孔型电工技能及工艺实训考核装置
YYKW-845A 网孔型电工技能及工艺实训考核装置（单面、双组）

一、概述：
　　YYKW-845A 网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点：
　　1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
　　2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
　　3、每组设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
　　4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
三、技术性能：
　　1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
　　2、温度：-10℃～40℃，相对湿度＜85%（25℃）
　　3、装置容量：＜1.5KVA
　　4、重量：200Kg
　　5、外形尺寸：1500mm×750mm×1650mm
四、实训台配备
　　1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。
　　2、交流仪表
　　①真有效值智能交流电流表2只
　　采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，单片机控制档位自动切换，并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。
　　②智能交流功率及功率因数表（多功能）2只
　　由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
　　3、两组独立启动，停止按钮各自控制电源的输出，并有急停按钮，每组电源输出有
单片机全程监控过载或短路而迅速切断电源，故障排除复位后方可再次启动电源。
　　4、提供降压启动电阻75Ω/75W六个，能耗制动电阻10Ω/25W二个。
　　5、提供整流二极管IN5408八只。
　　6、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有抽屉和元器件储存柜。
五、参考实训项目
　　1．电工布线工艺实训
　　2．两个开关控制一盏灯线路训练
　　3．声控开关控制白炽电路训练
　　4．二地控制一盏灯电路训练
　　5．三地控制一盏灯电路训练
　　6．日光灯线路接线训练
　　7．单相电度表直接安装接线
　　8．单相电度表经电流互感器安装接线
　　9．室内照明电路安装训练
　　10．配电板安装训练
　　11．交流负载电功率的测量
　　12．三相异步电动机直接启动控制
　　13．三相异步电动机接触器点动控制线路
　　14．三相异步电动机接触器自锁控制线路
　　15．三相异步电动机Y/△自动控制线路
　　16．用倒顺开关控制三相异步电动机正反转线路
　　17．接触器联锁的正反转控制线路
　　18．按钮联锁的三相异步电动机正反转按钮线路
　　19．双重联锁的三相异步电动机正反转按钮线路
　　20．三相异步电动机多地控制
　　21．工作台自动往返控制线路
　　22．三相异步电动机串电阻降压启动控制线路
　　23．三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单（每组配备清单）
注：本装置每台需配两套元器件，用户也可自行购买。

序号

名    称

型号与规格

数  量

1

单相电度表

DD862-2

1

2

单相闸刀开关

HK8

1

3

拉线开关

4A/250V

1

4

平灯头

6A/250V

2

5

园形插座

T3-10

1

6

电流互感器

LQG-0.5

1

7

墙壁开关座



2

8

声控开关

118-B30

1

9

低压断路器

DZ108-20/10

1

10

螺旋式保险盒

RL1-15/3A

3

11

直插式保险盒

RT14-20/2A

2

12

交流接触器

CJX2-0910

3

13

辅助触头

F4-22

3

14

热继电器

R16B-20/3

1

15

通电延时时间继电器

ST3PA-B/380V（0-60S）

1

16

时间继电器座

PF-083A

1

17

3H铁壳按钮



2

18

行程开关

LX9-222

2

19

行程开关

LX9-001

2

20

倒顺开关

K03-15

1

21

日光灯管

Y210RR25/10W

1

22

镇流器

13W

1

23

日光灯座



2

24

接线端子排

JF5-2.5/5

5

25

G形导轨



1

26

走线槽



2米

27

螺丝



90

28

螺丝刀



2

29

尖嘴钳



1

30

剥线钳



1

31

三相鼠笼异步电动机

380V/Y/△180W

1
