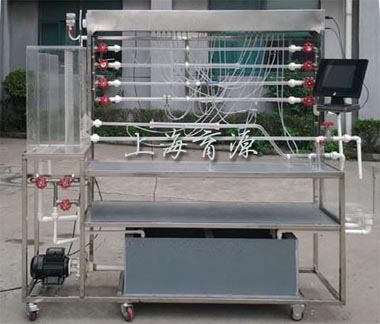

YYCV-L01 流体力学综合实验装置

             流体力学综合实验装置
                   YYCV-L01 流体力学综合实验装置

设备特点:
  1、流体力学综合实验装置为新型流体力学综合试验台, 结构小巧,布置合理,一台多用。
  2、试验水箱和管道采用厚壁优质透明有机玻璃管,实验现象清晰,方便学生观察。
  3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
  4、装置设计可360度观察,实现全方位教学与实验。
实验目的:
  1、适合于工程流体力学(水力学)教学实验。
  2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要配置:
  雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
技术参数:
  1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
  2、雷诺管:长度1100mm、内径Φ15mm,有机玻璃。
  3、伯努利管:总长1100mm、内径Φ20mm和Φ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。
  4、沿程阻力管:长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离:800mm。
  5、局部阻力管:总长1100mm、内径Φ14mm和Φ23mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测定流体流经铜闸阀的前后压差,以及对文丘里流量计进行校核。
  6、实验流量Q=0~18 L/min,毕托管实验流速:100~200cm/s,最大静压水头400mmH2O。
  7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
  8、静音环保型水泵:扬程:12m,流量:15L/min,功率:120W。
  9、计量槽:容积10L透明有机玻璃制作,带计量刻度。
  10、实验水箱:有机玻璃制成,容积40L,上装指示液盒,指示液为红墨水。
  11、蓄水箱:容积约100L,PVC板焊制而成。
  12、实验所用的流体-水为全循环使用设计,充分节约水资源。
  13、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
  14、外形尺寸:1600×550×2000mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。


        YYCV-L01/II 数字型流体力学综合实验装置

            数字型流体力学综合实验装置

设备特点:
  1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理,一台多用。
  2、试验水箱和管道采用厚壁优质透明有机玻璃管,实验现象清晰,方便学生观察。
  3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
  4、装置设计可360度观察,实现全方位教学与实验。
  5、本试验台配有高精度压力传感器测量压差,配备数据采集软件。
实验目的:
  1、适合于工程流体力学(水力学)教学实验。
  2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要配置:
  雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、压力传感器、流量传感器、温度传感器、万能信号输入巡检仪、软件、不锈钢框架、控制屏。
技术参数:
  1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
  2、雷诺管:长度1100mm、内径Φ15mm,有机玻璃。
  3、伯努利管:总长1100mm、内径Φ20mm和Φ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。
  4、沿程阻力管:长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离:800mm。
  5、局部阻力管:总长1100mm、内径Φ14mm和Φ24mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测定流体流经铜闸阀的前后压差,以及对文丘里流量计进行校核,文丘里流量计喉径φ6.5mm。
  6、实验流量Q=0~18 L/min,毕托管实验流速:100~200cm/s,最大静压水头400mmH2O。
  7、流量测量:DN15涡轮流量计,量程:0.2~6 m3/h。
  8、本装置分别用压差传感器、压力传感器测量压差。
   1号差压传感器量程为0-10KPa, 输出信号4-20mA,可测量沿程压差、突扩压差。
   2号差压传感器量程为0-10KPa, 输出信号4-20mA,可测量突缩压差。
   3号差压传感器量程为0-100KPa, 输出信号4-20mA,可测量阀门压差、文丘里压差。
  9、温度传感器: 进口PT100温度传感器,测温范围-40-150℃。
  10、水泵:最高扬程:15m,最大流量:30L/min,转速2800r/min,功率250W。
  11、测压计由8根直径φ8mm的有机玻璃管固定在测压架上,测量伯努利管压差,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
  12、计量槽:容积10L透明有机玻璃制作,带计量刻度。
  13、实验水箱:有机玻璃制成,容积40L,上装指示液盒,指示液为红墨水。
  14、蓄水箱:容积约100L,PVC板焊制而成。
  15、实验所用的流体-水为全循环使用设计,充分节约水资源。
  16、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
  17、模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量、压差等模拟量信号采集,配数据采集软件一套。
  18、外形尺寸:2000×550×2000mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
