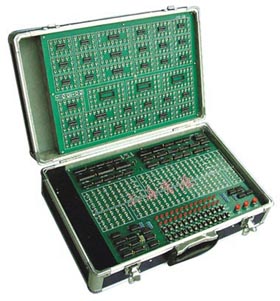

YYPC-86M型计算机组成原理实验仪
|
| |
 |
| |
YYPC-86M型计算机组成原理实验仪 每台价格：4500元
一、产品介绍：
根据理工科院校《计算机组成原理课程大纲》的要求，在吸收了国内同类产品优点的基础上，结合我厂长期开发单片微机积累的经验，并配有
以Windows98/windows2000为操作平台的联机调试软件包,为《计算机组成原理》、《计算机组成与结构》、《逻辑设计》等课程教学的实验提供了更新更理想的智能型实验计算机装置。
二、系统组成：
⑴运算器实验电路;
⑵存贮器实验电路;
⑶移位寄存器实验电路;
⑷程序计数与译码单元;
⑸时序电路;
⑹微程序控制器实验电路;
⑺逻辑开关、逻辑电平显示电路;
⑻八位数码显示系统控制电路;
⑼4×8键盘输入电路
⑽单片机控制单元;
⑾RS232通信接口
⑿四通道PC逻辑示波器单元
三、主要特点：
⑴在常规计算机组成原理的基础上增加了上位机软件:将指令寄存器、程序计数器、地址寄存器、暂存寄存器、运算寄存器、缓冲寄存器、存储器、微地址寄存器、输入输出缓冲寄存器的数据实时显示出,并有各类操作性质指示,数据流向动态显示,直观明了。
⑵该实验仪采用模块化设计，单元电路分开，模块间连接采用双头连线，只需联接控制线,从而大大提高实验的效率与成功率。
⑶由于系统的模块化，学生可通过一系列积木式实验，对CPU内部的运算功能、控制功能、总线结构、指令系统的设计和微指令的实现以及CPU内部如何工作有直观、深刻的认识，所有总线信息都有进程条图形显示,以便学生实时观察每条指令微指令的执行情况,从而对计算机的原理、结构,从部件到系统，直到整机有一个形象的、生动的、本质的认识。
⑷本机可联机、脱机、键盘与电脑混合使用均可,方便无比。
⑸提供手动自动两种运行方式,可用二进制数码管或PC机显示结果。
⑹对于微程序调试,提供微单步、宏单步、连续运行、暂停等多种调试功能。
四、实验项目
1.运算器组成实验;
2. 移位寄存器实验;
3.堆栈寄存器实验;
4.寄存器判零实验;
5.缓冲输入/锁存输出实验;
6.存储器和总线实验;
7.微程序控制单元实验;
8.指令部件模块实验;
9.时序与启停实验;
10.基本模型机设计与实现;
11.带进位运算的模型机设计与实现
12.复杂模型机设计与实现。
|
|
