YYDZ-XE82 FPGA教学开发创新平台(高级实验开发平台)

            FPGA教学开发创新平台(高级实验开发平台)
            YYDZ-XE82 FPGA教学开发创新平台  每台价格:4800元
一、系统概述:
  FPGA教学开发创新平台是适合新工科专业进行EDA课程教学实验以及课程设计的必备工具。系统由CPU核心子板、平台模块母板、扩展接口子板等几部分组成。实验内容丰富生动形象,能够大大的激发学生的兴趣,使学生老师在教学的过程中能够寓教于乐,同时在学习EDA的同时可以加强对控制、通信、单片机等课程进行加深,让学生学有所得。
二、结构特点:
  1、CPU核心子板主芯片采用用ALTERA CycloneIV系列中的EP4CE6用户可更换其它核心子板;
  2、模块化设计,每个模块相对独立,做实验时将模块与核心板连接起来即可;
  3、CPU核心子板板载USB-BLASTER下载调试器,只需一根USB连接线即可完成程序的加载、调试与固化,同时方便实验室管理;
  4、CPU核心子板自带SDRAM与FLASH,可用于NIOSII、IP CORE设计验计;
  5、丰富的实验模块,在数字电路的基础上增加了控制类、接口类、通信类的实验模块;
  6、二个时钟源,四路输出,每路相对独立, 24MHZ-1HZ的频率能满足用户要求;
  7、核心板FPGA芯片I/O管脚完全开放,用户可以任意定义;
  8、丰富的样板实验程序,在常规的EDA实验基础上增加了交通灯、电梯、步进电机、直流电机、PS2、VGA、音乐、键盘等实验,实验内容形象生动;
  9、QUARTUS11.0开发软件,支持多种语言输入,自带LICENSE;
  10、详细的操作手册,含软、硬件的使用说明,各模块的功能说明。

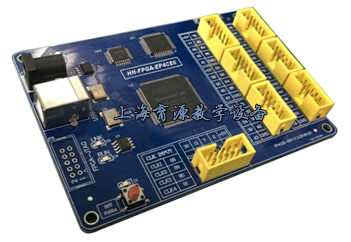

(一)核心板规格说明:
  1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP4CE6E22C8N
  2、FPGA内门电路高达12万门,内部使用RAM作电路结构,速度高达几百MHZ,且可任意规划更改电路,是一个可随心所欲的设计芯片。
  3、板载USB-Blaster下载调试器,用户只需一根USB连接线即可完成程序的加载、固化、调试。
  4、8M-Byte SDRAM
  5、4M-Bits EPCS4
  6、50M系统时钟
  7、JTAG编程调试接口
  8、7个HR-EXT标准扩展接口
  9、四路时钟输入接口
  10、1个复位按键
  11、5V/DC电源输入接口
              EDA/SOPC高级实验开发平台
(二)平台母板规格说明:
  1、8位拨动开关输入模块
  2、8位按键开关输入模块
  3、4*4矩阵键盘输入模块
  4、8位LED显示模块
  5、8位动态扫描的数码管显示模块
  6、16*16点阵显示模块
  7、1602字符液晶显示模块
  8、12864图形点阵LCD显示模块
  9、高速8位并行AD转换模块
  10、2路高速8位并行DA转换模块
  11、频率、幅度均可调的正弦波、三角波、方波模拟量输出模块
  12、蜂鸣器、喇叭输入接口模块
  13、1个四向模拟交通灯控制模块
  14、1个四相步进电机控制模块
  15、1个速度可控、可测直流电机模块
  16、1个VGA接口
  17、2个UART串行通信接口
  18、2个PS2鼠标、键接接口模块
三、实验项目:

 EDA设计示例

  1、基于QUARTUSII图形输入电路的设计
  2、基于VHDL格雷码编码器的设计
  3、含异步清零和同步使能的加法计数器
  4、八位七段数码管动态显示电路的设计
  5、数控分频器的设计
  6、图形和VHDL混合输入的电路设计
  7、基本触发器的设计
  8、可控脉冲发生器的设计
  9、基于VHDL的抢答器的设计
  10、数字频率计的设计
  11、多功能数字钟的设计
  12、电梯控制的设计
  13、基于VHDL的表决器的设计
  14、正负脉宽调制信号发生器设计
  15、矩阵键盘接口电路的设计
  16、AUDIO电子音乐实验
  17、直流电机的测速实验
  18、步进电机驱动控制
  19、交通灯控制电路实验
  20、PS2接口键盘显示实验
  21、VGA彩条信号发生器的设计
 NIOSII IP CORE设计示例:
  1、最小NUISII系统设计
  2、设计一个带SDRAM和FLASH的NIOSII系统
  3、FLASH读写操作-流水灯的设计
四、配套软件:
  根据不同用户要求可配套不同版本的软件,随机配套的软件功能齐全,支持Verilog/VHDL硬件描述语言等多种设计输入。软件可运行在及Windows XP/WIN7/WIN8/WIN10操作系统下。
五、产品信息:
设备名称 YYDZ-XE82 FPGA教学开发创新平台
型 号 EDA-EP4CE6
工作电压 ~220v±10%,50Hz±1Hz
尺寸(mm) 410× 260× 80
重  量(kg) <4
附件清单 1、串口线    ×1 3、Quartus、程序光盘 × 2 5、实验连接排线  ×8
2、USB连接线   ×1 4、实验指导书  × 1
