YYJX-D40 机械制图多媒体三维测绘设计实训装置

　 一、概述：
　　YYJX-D40 机械制图多媒体三维测绘设计实训装置，适用于技术制图、机械制图、工程制图等课程。机械制图是高职高专机械类专业学生必修的一门专业技术基础课。本机械制图实训装置是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。同时，借助于计算机图形学技术和多媒体技术，采用育源机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用电动控制；实训装置采用40件模型和40块模块板说明供学生使用；模型和模块板可随课程内容需要进行更换操作。

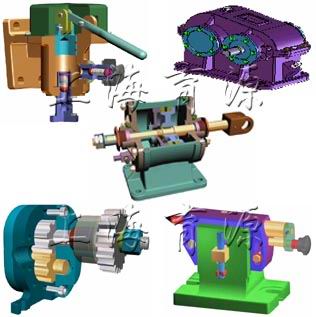

机械制图多媒体三维测绘设计实训装置　机械制图多媒体三维测绘设计实训装置
二、产品特点：
　1、实验台采用电脑主机一台、显示器一台、鼠标、键盘各一个。
　2、利用育源多媒体软件界面，用三维动画生动演示模型、使学生实现理论与实际的紧密结合。
　3、利用模块板文字图板说明文件，指导学生独立分析模型形状，培养看图识图分析能力。
　4、利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。
　5、实验装置采用40件模型和40块模块板，各模块图文并茂，内容生动，方便学生参考学习。
　6、本装置采用组件式结构，更换模块板和模型便捷，如需扩展功能或开发新实验，只需添加模块板和模型即可，永不淘汰。
三、本机械制图实训装置的任务:
　1、培养绘制工程图样的能力。
　2、培养计算机绘制工程图样的能力。　
　3、培养阅读工程图样的能力。
　4、培养徒手绘画草图的能力。
　5、培养对三维空间逻辑思维和形象思维能力。
四、主要技术参数:
　1、工作电源：单相220V交流电源。
　2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
　3、工作环境：温度-100-+400C。
　4、整机功耗：＜1KW
　5、实验台外形尺寸：1600×750×1750mm。
　6、配有一个柜子，外形尺寸：1200×600×1800mm，放置模型。
五、实验台内容配置　　　　　　　　　　　　　　　　　　　　　　　
序号
名称
数量
备注
序号
名称
数量
备注
1
顶尖座装配
1 件
用三维动画来演示模型，方便学生绘制图形
27
箱体
1 件
用三维动画来演示模型，方便学生绘制图形
2
齿轮油泵装配
1 件
28
端盖
1 件
3
减速器装配
1 件
29
板盖
1 件
4
手动滑油泵装配
1 件
30
半剖 1
1 件
5
组合体叠加
1 件
31
半剖 2
1 件
6
组合体读图方法
1 件
32
复合剖
1 件
7
组合体接头切割
1 件
33
阶梯剖
1 件
8
组合体切割
1 件
34
局部剖
1 件
9
组合体线面分析法
1 件
35
全剖
1 件
10
组合体形体分析法 1
1 件
36
连杆
1 件
11
组合体形体分析法 2
1 件
37
斜剖
1 件
12
组合体轴承盖
1 件
38
旋转剖
1 件
13
组合体轴承座
1 件
39
断面剖 1
1 件
14
蜗轮箱 1
1 件
40
断面剖 2
1 件
15
蜗轮箱 2
1 件
41
 一号绘图板、 90cm 丁字尺、绘图仪器一盒 5 件、曲线板、三棱比例尺、不锈钢多用擦图片、多功能模块、三角板一副、绘图铅笔 1 套 5 支、绘橡皮擦
1 套
各1件
16
蜗轮箱体
1 件
17
阀体
1 件
18
夹具体
1 件
19
轴 1
1 件
20
轴 2
1 件
21
套筒
1 件
42
 多媒体 机械制图 软件内容： 40 件模型三维动画；丁字尺的使用；丁字尺和三角板组合使用方法；曲线板的使用；铅笔的使用；分锥的使用；图纸幅面、图线、字体、尺寸标注；几何作图等。
1 套
软件用三维动画来演示模型；用动画语音来讲解绘图工具的使用方法和作图标准。
22
主轴
1 件
23
支架
1 件
24
减速箱体
1 件
25
槽配合
1 件
26
拔叉
1 件



相关产品：
YYJX-D30 机械工程制图画法几何多媒体设计实训装置
YYJX-D32 冲压模具设计与制造多媒体仿真设计综合实验装置
YYJX-D34 金属工艺学多媒体仿真设计综合实验装置
YYJX-D35 液压传动多媒体虚拟仿真综合实验装置
YYJX-D36 机械制图多媒体三维测绘设计实训装置
YYJX-D38 塑料模具设计与制造多媒体仿真设计综合实验装置
YYJX-D40 机械制图多媒体三维测绘设计实训装置
YYJX-D70 机械原理多媒体仿真设计综合实验装置
YYJX-D82 机械基础多媒体仿真设计综合实验装置
YYJX-JGSJ-1 机构创新组合设计实验台
YYJX-JGSJ-2 平面机构运动设计分析与测试实验台
YYJX-JGSJ-3 平面机构设计及运动组合分析实验台
YYJX-JGSJ-4 空间机构创新组合及虚拟演示实验台
YYJX-LXCX 轮系创新组合及结构分析综合实验台
YYJX-PD 带传动效率测试分析实验台
YYJX-PD1 带效率测试分析实验台
YYJX-CDCX 便携式机械系统传动创新组合设计实验台
YYJX-JYG 曲柄(导杆)摇杆机构实验台
YYJX-JYT 曲柄导杆滑块及凸轮机构实验台
YYJX-XA1 组合式轴系结构设计实验箱
YYJX-XA2 创意式轴系结构设计实验箱
YYKB-A 齿轮范成仪
YYKB-B 齿轮范成仪
YYJX-CDY 车刀量角仪
YYJX-CDY-S 数显车刀量角仪
YYJX-JGDJ-1 机械系统创新搭接及运动测试实训平台
YYJX-JGDJ-2 机械系统搭接与测试实验台
YYJX-SFL 手动复合轮系传动演示机构
YYJX-DLX 电动轮系传动特性演示及效率测试系统
YYJX-JC 渐开线齿轮啮合测定实验箱
铝合金减速器
YYJX-CHMX-A 机构运动简图的测绘及分析实验模型（全铝制）
YYJX-CHMX-B 机构运动简图的测绘及分析实验模型（全铝制）
YYJX-CHMX-C 机构运动简图的测绘及分析实验模型（全铝制）
YYJX-CHMX-D 机构运动简图的测绘及分析实验模型（全铝制）
机械模型.机械制图模型.机械机构模型.机械零件模型.教学模型
