  您的位置：首页 >> 产品中心 >> 机床电气技能培训考核装置 >>



YYJCG-10系列--机床电气技能考核实训柜

　
　　　 机床考核台
　　　机床电气技能考核实训柜
　　　　　　　　　　　　　　　　　YYJCG-10系列--机床电气技能考核实训柜
一、概述：
　　YYJCG-10系列--机床电气技能考核实训柜，采用铁质单体式结构，正面机床正规电路图，背面机床形画面操作钮，内设故障开关，比较隐蔽，但操作简单。人为故障点控制，所有故障都是模拟同类机床实际工作的故障，具有一定代表性。
　　机床电气技能考核实训台（柜式），外形为落地单体式结构。实验台规格为：1200×500×1800mm。实验台采用双面空间布局。正面机床电路图，背面机床立体图。下柜安放电动机。机架采用金属铁框制作，机架牢固、摆放平稳、外形美观。根据机床电路实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。该套设备适用于各劳动技校、大中专、职校、培训中心的电工、电拖专业教学实验。
　　实验台正面为机床正规电路图布局，电路板采用进口PVC印刷制作，线路清晰明亮。在每种实验台电路中都安装有漏电保护器，提高安全性。电器元件直接安装在线路图相应的符号上，使学生更加容易理解、分析电路结构和原理。
实验台正面下部分内部设有故障开关，人为故障点控制。每种实验台电路根据实际情况设置8-15个不等常规单项故障。所有故障都是模拟同类机床实际工作时的故障，具有一定代表性。比较隐蔽，但操作简单，方便老师各教官培训考核。

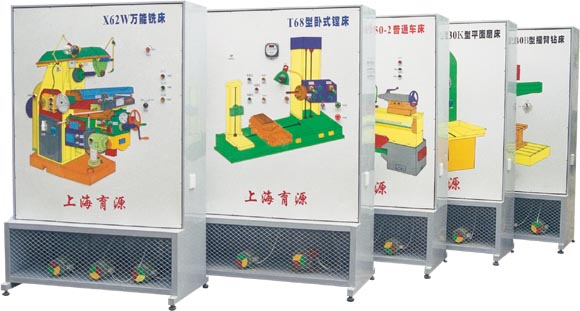

实验台背面采用进口白色保丽板为面板，内部制作机床实物外形立体直观图，机床形态逼真。电器操作按照原机床实际加工位置安放，更能接近真实感。
　　装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。
货号
名称
故障考核
价格（元）
备 注
1
 YYJCG-CA6140型电气技能考核实训柜
故障考核8项
21000
配3台电机
2
 YYJCG-X62W万能铣床电气技能考核实训柜
故障考核12项
22000
配3台电机
3
 YYJCG-M7120型平面磨床电气技能考核实训柜
故障考核11项
22000
配5台电机
4
 YYJCG-Z3050型摇臂钻床电气技能考核实训柜
故障考核12项
22000
配4台电机
5
 YYJCG-M1432A型万能外圆磨床电气技能考核实训柜
故障考核18项
23000
配5台电机
6
 YYJCG-15/3吨桥式起重机电气技能考核实训柜
故障考核23项
25000
配5台电机
7
 YYJCG-T68型卧式镗床电气技能考核实训柜
故障考核15项
22000
配2台电机
8
 YYJCG-M7475B型磨床电气技能考核实训柜
故障考核25项
25000
配3台电机
9
 YYJCG-M7130型平面磨床电气技能考核实训柜
故障考核10项
25000
配3台电机
10
 YYJCG-Z3040型摇臂钻床电气技能考核实训柜
故障考核16项
22000
配4台电机
11
 YYJCG-B665型牛头刨床电气故障考核装置
故障考核12项
21000
配2台电机

二、技术性能：
　　1、输入电源：三相四线制380V交流电源。
　　2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
　　3、工作环境：温度-100-+400C。
　　4、整机功耗：＜2KW　
三、实验项目及主要内容：
　　1、学生熟悉常用低压电器的结构和原理
　　2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
　　3、提高学生的动手能力的技能操作水平。
　　4、通过对机床故障排除，完成机床常见故障的排除
　　5、可以设置故障点做为维修电工的技能考核台。
