  您的位置:首页 >> 产品中心 >> 供配电技术/电力自动化实训设备 >>



YYDL-GD10 供配电技术实验实训设备

                   每套价格:163万元
   供配电技术实验实训设备
           变电所实训装置35KV变电站一次系统控制屏参考图片(以实际为准)
一、概述:
  YYDL-GD10型供配电技术实验实训装置,依据劳动和社会保障部《变配电室值班电工职业标准》,参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35KV变电站为一次系统模型,采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式,实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、倒闸操作、典型低压电气线路等内容,可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。
  此系统为贴近实际变电所运营功能,特配置微机线路保护装置,并且配置变电站综合自动化系统(后台软件),无限贴近实际变电所的运营管理,可实现微机保护装置遥测、遥控、遥信、本地监控后台软件等实验。
  3kVA变压器(Y/?接法):系统采用一个两卷的变压器,模拟总降变压器,并且此变压器具有带载调压功能。
  变频器:功率为0.75kW。
  负荷部分:由三相交流电动机(150W)、三相交流同步发电机(170W)、电阻、电抗和风扇组成。通过断路器控制电阻、电抗负载的投入/退出,模拟工厂、变电站供配电系统不同带载状态下电气系统的运行方式的切换。
 1.1、特 点
  1. 一次系统采用典型、现场常用的真实元件,全力创造专业岗位的真实环境;
  2. 一次系统接线典型、丰富,可以模拟实现各种要求下的倒闸操作;
  3. 软硬件贴近模拟变电所运行,配置变电站综合自动化系统软件;
  4. 实训项目齐全,能较好地满足培训考核鉴定要求。
 1.2、技术性能
  1. 输入电源: 三相五线~380V±10% 50HZ
  2. 容量:<5kVA
  3. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拨<4000m
 1.3、满足的实训内容
  1.3.1、高、低压开关与成套设备的认知与操作
  ¢ 10KV高压真空断路器的认知与操作
  ¢ 10KV高压开关柜的认知与操作
  ¢ 10KV高压电压互感器认知与操作
  ¢ 10KV高压电流互感器认知与操作
  ¢ 10KV高压避雷器的认知与操作
  ¢ 10KV状态综合指示仪的认知与操作
  ¢ 多功能表的认知与操作
  ¢ HD13型低压刀开关的认知与操作
  ¢ DW15型低压万能断路器的认知与操作
  ¢ 低压塑壳断路器的认知与操作
  ¢ 0.4kV低压开关柜的认知与操作
 1.3.2、电流、电压互感器的认知与接线
  ¢ 电流互感器的认知与接线
  ¢ 电压互感器的认知与接线
 1.3.3、供配电系统的二次回路与自动装置
  ¢ 断路器的控制和信号回路
  ¢ 6~35KV系统的绝缘监视装置电路
  ¢ 供配电系统一次重合闸
  ¢ 线路过电流保护与自动重合闸综合
  ¢ 功率因数补偿
 1.3.4、35kV变电站监盘与抄表
  ¢ 三相多功能智能仪表的使用和参数设置
  ¢ 35kV双路进线电量监测
  ¢ 智能温湿度控制器的使用和参数设置
  ¢ 系统运行状态监视
  ¢ 10kV变电站主变电量监测
 1.3.5、35kV变电站倒闸操作
  ¢ 系统运行方式切换倒闸操作
  ¢ 线路停电倒闸操作
  ¢ 线路送电倒闸操作
  ¢ 两路进线供电转一路供电倒闸操作
  ¢ 一路进线供电转两路供电倒闸操作
  ¢ 双母运行状态切换倒闸操作
  ¢ 分段单母运行状态切换倒闸操作
  ¢ 母线从运行状态转检修倒闸操作
  ¢ 母线从检修状态转运行倒闸操作
  ¢ 变压器从运行状态转检修倒闸操作
  ¢ 变压器从检修状转运行倒闸操作
  ¢ 变压器从运行状态转冷备用倒闸操作
  ¢ 变压器从运行状态转热备用倒闸操作
  ¢ 变压器从冷备用状态转运行倒闸操作
  ¢ 变压器从热备用状态转运行倒闸操作
  ¢ 出线开关从运行状态转检修倒闸操作
  ¢ 出线从检修状态转冷备用倒闸操作
  ¢ 出线从冷备用转热备用倒闸操作
  ¢ 出线从热备用转运行倒闸操作
  ¢ 出线从检修转运行倒闸操作
 1.3.6、典型低压电气线路的接线与调试
  ¢ 低压照明电路
  ¢ 低压电动机起停控制线路
  ¢ 低压电动机降压启动控制线路
 1.3.7、微机保护装置操作
 1)保护和自动功能:
  ¢ 三段式复合电压方向过流保护
  ¢ 反时限复压过流保护
  ¢ 三段式零序方向过流保护
  ¢ 反时限零序过流保护
  ¢ 合闸加速保护
  ¢ 低频减载功能
  ¢ 三相重合闸(无压或不检)
  ¢ 过负荷告警
  ¢ 3U0 越限告警
  ¢ TV 断线判别
  ¢ 独立操作回路。
 2)测控功能:
  ¢ 22 路外部开关量输入遥信采集,断路器位置、手动分闸及事故遥信;
  ¢ 正常断路器遥控分合、小电流接地探测遥控分闸;
  ¢ IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模拟量采集的遥测;
 1.3.10、变电站综合自动化系统实训
  ¢ 数据采集
  ¢ 规约报文监视
  ¢ 系统数据及模板配置
  ¢ 控制功能
  ¢ 人机界面
  ¢ 图元自定义
  ¢ 实时告警
  ¢ 逻辑推理
  ¢ 嵌入脚本语言
  ¢ 事件顺序记录
  ¢ 事故追忆
  ¢ 安全登录
  ¢ 报表功能
  ¢ 曲线、棒图
  ¢ 继电保护管理
  ¢ VQC(电压无功控制)
  ¢ 配变监测
  ¢ 图像监控
  ¢ 历史数据管理
二、实训装置构成:
 2.1、高压配电操作实训室设备
 2.1.1 产品概述:
  10kv高压设备由2台高压进线柜、2台计量柜、1台母联柜、2台出线柜(备注:为满足试验通电要求,配置变压器为:380V平变)共7台高压柜组成,在进线柜配置微机保护装置;
  高压开关柜工艺及要求设计,分为母线隔室、断路器隔室、电缆隔室及低压隔室等,避雷器、电流互感器、接地闸刀、真空断路器等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

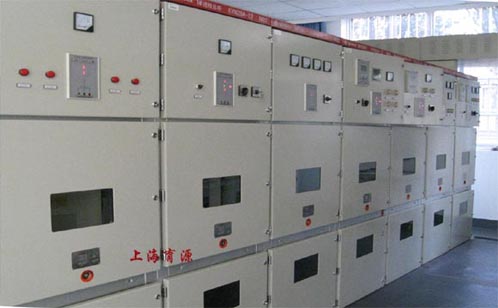

                变电所实训装置高压柜 参考图片(以实际为准)

 2.1.2 技术参数:
  外形尺寸:800×1500×2300mm
  工作环境:温度0℃~50℃
  相对湿度35~85% 海拔<4000m
 2.1.3产品基本配置:
序号
设备名称
设备规格
单位
数量
备注
1
10kv高压配电开关柜进线柜
800×1500×2300mm
2
2
10kv高压配电开关柜计量柜
800×1500×2200mm
2
3
10kv高压配电开关柜母联柜
800×1500×2200mm
1
4
10kv高压配电开关柜出线柜
800×1500×2200mm
2
5
380V变380V平变变压器
定制
2
6
配套接线铝排
国标
1
7
配套易损器材
国标
1
8
工程材料
国标
1
9
实训指导书
1

2.1.4 实训项目:
  1、高压器件的认知实训
  2、高压一次回路图的测制实训
  3、高压二次回路图的测制实训
  4、高压配电电缆连接实训
  5、真空断路器的检查与试验实训
  6、微机线路保护装置实训
 2.2、低压配电操作实训室设备
  2.2.1产品概述:
  该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
 2.2.2技术参数:
  工作电源:三相五线 380V±5% 50Hz
  安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
  外形尺寸:600×800×2200mm
  额定电流:100A
  工作环境:温度0℃~50℃
  相对湿度35~85% 海拔<4000m
 2.2.3产品结构:
  所有柜体均采用钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。
 2.2.4基本配置及详细说明:
序号
设备名称
设备规格
单位
数量
备注
1
计量控制实训柜
600×800×2200mm
2
2
进线控制实训柜
600×800×2200mm
2
3
电容补偿实训柜
600×800×2200mm
1
4
出线控制实训柜
600×800×2200mm
2
5
联络柜
600×800×2200mm
2
6
三相异步电机
1.1KW 380V
1
7
实训指导书
1
8
工程材料
1
低压配电柜产品基本配置详细说明
序号
配置名称
型号规格
备注
1
计量控制实训柜 配置有互感器、电能表、电压电流表等,作为总电能的计量。学生能自行连接控制线路。
2
进线控制实训柜 配置有万能式断路器、互感器、电压电流表,作为总电源的进线控制。学生能自行连接控制线路。
3
电容补偿实训柜 配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等,作为电源功率因数的补偿。学生能自行连接控制线路。
4
出线控制实训柜 配置有自动空气断路器、互感器、电压电流表等,作为电能的分组控制。学生能自行连接控制线路。
5
联络柜 配置有隔离开关等,作为电能的分组控制。学生能自行连接控制线路。
6
安装调试
 2.2.5实验内容:
  1、电力变压器的认知实训
  2、电压器件的认知实训
  3、低压一次回路图的测绘实训
  4、低压二次回路图的测绘实训
  5、计量柜的接线实训
  6、进线柜的接线实训
  7、电容补偿柜的接线实训
  8、出线柜的接线实训
  9、联络柜的接线实训
 2.2.6 低压柜由:计量柜、进线柜、补偿柜、出线柜、联络柜五个柜体组成。
 2.2.6.1教学低压计量控制实训柜
 1)、设备概述:
  主要由三相有功电能表、三相无功电能表、接线铝排等组成,用于计量线路中有功功率与无功功率。
 2)、技术参数:
  工作电源:三相五线 380V±5% 50Hz
  安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
  外形尺寸:660×800×2200mm
  额定电流:250A
  工作环境:温度0℃~50℃
  相对湿度35~85% 海拔<4000m
 3)、设备结构
  整个柜体为钢制结构,经过机械加工成形,外表面喷涂彩色环氧聚塑,坚固美观。
 4)、设备配置: (每台本配置)
序号
配置名称
型 号
规格(长×宽×高)
单位
数量
备注
1
全钢制结构柜体
660×800×2200
1
2
三相四线有功电能表
DT862-4型
1
3
三相四线无功电能表
DX862-4型
1
4
电流互感器
3
 2.2.6.2教学低压进线控制实训柜
 1)、设备概述:
  主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成,主要用于线路中电源的隔离及带负载的启停控制。
 2)、技术参数:
  1、工作电源:三相五线 380V±5% 50Hz
  2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
  3、外形尺寸:800×600×2300mm
  4、额定电流:250A
  5、工作环境:温度0℃~50℃
  6、相对湿度35~85% 海拔<4000m
 3)、设备结构
  整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。
 4)、设备配置:(每台本配置)
序号
配置名称
型 号
规格(长×宽×高)
单位
数量
备注
1
全钢制结构柜体
600×800×2200
1
2
三相四线指针式电流表
正泰
3
3
三相四线指针式电压表
正泰
1
4
正泰万能转换开关
LW5D-16YH3/3
2
5
万能式断路器
DW15-200
1
6
电流互感器
LMZ3-0.66
4
7
控制箱
DK-10
1
8
分闸、合闸控制按钮
4
 2.2.6.3教学电容补偿实训柜
 1)、设备概述:
  主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成,可根据驱动负载的性质自动地切换补偿电容的数量。
 2)、技术参数:
  1、工作电源:三相五线 380V±5% 50Hz
  2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
  3、外形尺寸:800×600×2300mm
  4、额定电流:125A
  5、工作环境:温度0℃~50℃
  6、相对湿度35~85% 海拔<4000m
 3)、设备结构
  整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。
 4)、设备配置: (每台本配置)
序号
配置名称
型 号
规格(长×宽×高)
单位
数量
备注
1
全钢制结构柜体
1
2
电流互感器
LM2J1-0.5
2
3
交流接触器
CJ20-40
6
4
热过载继电器
JR36-63
6
5
有填料管式熔断器插座
RT14-32
6
6
正泰万能转换开关
LW-16
2
7
无功率自动补偿控制器
JKG2B-6
1
8
三相四线指针式电流表
正泰
3
9
三相四线指针式功率因数表
正泰
1
10
回路控制指示灯
12
11
电源线

m
适量
 2.2.6.4教学出线控制实训柜
 1)、设备概述:
  主要由隔离开关、低压断路器、铝排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
 2)、技术参数:
  1、工作电源:三相五线 380V±5% 50Hz
  2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
  3、外形尺寸:860×600×2300mm
  4、额定电流:250A
  5、工作环境:温度0℃~50℃
  6、相对湿度35~85% 海拔<4000m
 3)、设备结构
  整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。
 4)、设备配置: (每台本配置)
序号
配置名称
型 号
规格(长×宽×高)
单位
数量
备注
1
全钢制结构柜体
600×800×2200
1
2
回路控制指示灯
4
3
三相四线指针式电流表
正泰
4
4
万能转换开关
LW-16
1
5
塑料外壳式断路器
DZ20J-100/3300
4
6
电流互感器
LMZ3-0.66
4
7
电源线
m
适量

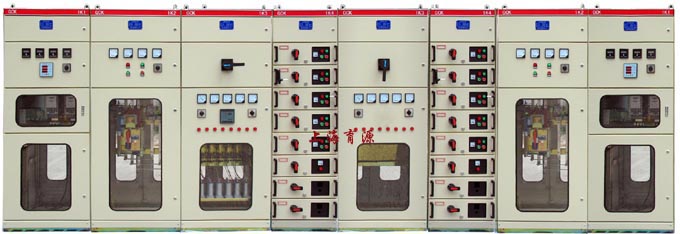

变电所实训装置低压柜
                变电所实训装置低压柜 参考图片(以实际为准)
