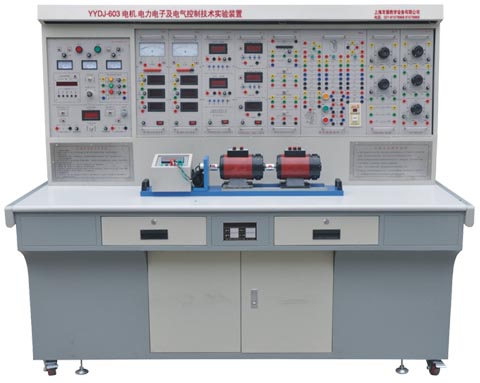

YYDJ-603 电机.电力电子及电气控制技术实验装置
|
| |
 |
| |
YYDJ-603 电机.电力电子及电气控制技术实验装置 每台价格：68000元
一、概述
YYDJ-603 电机.电力电子及电气控制技术实验装置，是由本公司设计的新颖综合实训装置，满足了目前我国高等院校"电机学"、"电机与拖动"、"微特电机及系统"、"继电接触控制"、"可编程控制器技术"、"工厂电气控制"、"电力电子技术"、"半导体变流技术"、交直流电机调速系统"及"自动控制理论"等课程所开设的实训项目等课程实训大纲的要求，特别适用于高等院校现有的电机、电气技术实训设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实训室，迅速开设实训课提供了理想的实训设备，为教师或研究生开发新实训或进行科学研究工作提供良好的实训条件。
二、实训装置特点
1、综合性强 本装置挂件配齐时可完成目前国内各类院校电机及电气学科课程的全部实训项目。
2、适应性强 能满足各类学校相应课程的实训教学，实训的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实训，只需添加部件即可，永不淘汰。
3、整套性强 从仪器仪表、专用电源、电机及其它实训部件到实训连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实训的需要进行配置。
4、直观性强 各实训挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实训用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实训噪声小，整齐美观，改善实训环境；电气控制实训，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数模双显、数字式、智能化及人机对话等相结合，密切结合教学实训需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实训技能的考核提供一个统一的标准。
6、开放性强 控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实训创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：1870×730×1600mm
四、装置的基本装备
1、DQ01电源控制屏(铁质喷塑结构，铝质面板)
(1) 交流电源
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及0～230V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组，并设有直流数显电压表及切换开关。
(3) 人身安全保护五大体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电压型漏电保护器1，如果隔离变压器前的线路有漏电现象，即能实施保护并切断电源；
设有电压型漏电保护器2,如果隔离变压器后的线路及实训过程中的接线等有漏电现象,即能告警并切断电源；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
(4) 仪表保护体系
设有多只信号插座，与仪表相连，仪表超量程，即能告警并切断电源，对仪表起到良好的保护作用。
（5）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(6) 控制屏正面大凹槽内，设有两根不锈钢钢管，可挂仪表及实训部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实训台照明用的220V、40W日光灯一盏。
2、DQ02实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3、DQ03-1不锈钢电机导轨、欧姆龙1024光码盘测速系统及智能数显转速表
包括测速发电机及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。
4、DQ05三相组式变压器
额定容量S1N/S2N=231/231VA，额定电压U1N/U2N=380/95V，额定电流I1N/I2N=0.35/1.4A，Y/Y接法
5、DQ05三相芯式变压器
额定容量S1N/S2N/S3N=152/152/152VA，额定电压U1N/U2N/U3N=220/63.5/55V，额定电流I1N/I2N/I3N=0.4/1.38/1.6A,Y/△/Y接法。
6、DQ07直流复励发电机
7、DQ08直流串励电动机
8、DQ09直流并励电动机
9、DQ10三相鼠笼式异步电动机
10、DQ11三相线绕式异步电动机
11、DQ12线绕式异步电机起动与调速电阻箱
12、DQ14三相同步电机
13、DQ15单相电容起动异步电动机
14、DQ16单相电容运转异步电动机
15、DQ17单相电阻起动异步电动机
16、DQ18三相双速异步电动机
17、DQ19校正直流测功机
18、DQ20三相鼠笼电动机（△220V）（"继电接触控制"实验用）
19、DQ22直流数字电压、毫安、安培表(三只)
直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有超量程报警、指示及切断总电源等功能。
20、DQ25单三相智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
21、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
22、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
23、DQ28三相可调电抗器
每相均由一个127V/0.5A的固定电抗器和一个0～250V的自耦调压器组成，既可作固定电感和可调电抗器使用，也可作自耦调压器使用。
24、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
25、DQ31波形测试及开关板
由变压器的波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。
26、DQ32旋转灯、并网开关、同步机励磁电源
由并网用的三组相�<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～40V/2.5A可调>组成。
27、DQ33整步表及开关（由一个Mz10整步表及一个三刀双掷开关组成）
28、DQ36步进电机控制箱及步进电机实验部件
本控制箱适用于三相、四相、五相步进电动机的控制，能实现步进电机的单步运行、连续运行、预置步数运行、单拍、双拍、单双拍及电机可逆运行的功能，提供三相步进电机实验部件一套。
29、DQ44数/模交流电流表（四只）
由三只数字交流电流表和一只指针式精密交流电流组成。 测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电流表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程指示，告警等功能。
30、DQ45数/模交流电压表（四只）
由三只数字交流电压表和一只指针式精密交流电流组成。 测量范围0～450V，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电压表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V，500V五档，精度1.0级，直键开关切换，设有超量程指示、告警等功能。
31、DQ39继电接触控制(一)
提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板设有摇臂结构，可看到具体器件并对可需要调节的器件进行调节。
32、DQ39-1继电接触控制(二)
提供中间继电器（线圈电压220V）二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用，中间继电器及热继电器的工作状态用发光二极管指示。
33、DQ39-2继电接触控制(三)
提供中间继电器(线圈电压220V，工作状态用发光二极管指示)二只，时间继电器(断电延时，线圈电压220V)一只，按钮二只。各器件工作端子均引到面板上，供实验接线用。
34、DK03晶闸管主电路
提供6只5A/1000V的晶闸管，，每只晶闸管均设有保护装置，正、反桥晶闸管可通过外加信号进行触发（留有触发脉冲输入接口），可更好的完成设计性实验；设有带镜面精密指针式直流电压表±300V，精度1.0级带镜面直流电流表±2A，精度1.0级各一只和平波电抗器一组。
35、DK04三相晶闸管触发电路
提供三相触发电路、功放电路等，与"DK03"配套使用。
36、DK05晶闸管触发电路实验
提供单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相交流调压触发电路及单相并联逆变触发电路共五种触发电路。
37、DK07 IGBT直流斩波电路
主要由斩波器触发电路及斩波主电路两大部分组成。
38、DK08给定及实验器件
提供给定（±15V可调电压输出）、24V电源及电感。
39、DK09新器件特性实验
提供SCR、MOSFET、IGBT、GTO 、GTR新器件，与DK13配套使用，可完成电力电子新器件的驱动特性实验。
40、DK13功率器件驱动电路实验箱
主要是为完成新器件特性实验提供驱动和保护电路，使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
（1）电源：为驱动电路提供电源，包括±5V、+20V、±15V直流电源。
（2）驱动电路：包括MOSFET、IGBT、GTR和GTO的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
（3）PWM波形发生器：由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形；可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比；频率范围分为2挡，通过钮子开关切换，高频档是为MOSFET和IGBT驱动电路提供PWM波形，频率调节范围4KHz-10KHz；低频档是为GTR和GTO驱动电路提供PWM波形，频率调节范围400Hz-1KHz；占空比均能从0%调至100%。
41、DK14单相交直交变频原理
根据普通高等教育"九五"重点教材，王兆安、黄俊主编的《电力电子技术》(第四版)的相关内容进行开发，用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用。能完成如下实验项目：1、SPWM波形成的过程；2、交直交变频电路在不同负载（电阻，电感和电机）时的工作情况和波形，并研究工作频率对电路工作波形的影响；3、IGBT管专用集成驱动芯片的工作特性。
42、DK19半桥型开关稳压电源
提供了半桥型开关稳压电源的主电路和控制电路，主电路中的电力电子器件为电力MOSFET管；控制电路采用专用PWM控制集成电路SG3525，采用恒频脉宽调制控制方案。可完成"开关电路在开环与闭环下负载特性的测试"以及"电源电压波动对输出的影响"等实验内容。
43、DK21斩控式交流调压电路
根据西安交大王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关的内容而设计的，采用全控型器件IGBT管实现"斩控式交流调压实验"。
27、DK25整流电路有源功率因数校正
主要有整流电路、升压变换器、控制电路三部分组成。控制电路采用功率因数控制芯片UCC3817N和外围元器件组成,最大输出功率为100W（200V±5%，0.5A），工作频率为100KHz。采用模块化设计，通过适当的连线可以完成下列实验项目：
(1) 无滤波电容的整流电路带纯阻性负载的测试
(2) 有滤波电容的整流电路带纯阻性负载的测试
(3) 整流电路有源功率因数校正的测试
(4) 控制电路的波形测试，功率栅极控制信号观察
(5) 整流电路有源功率因数校正电路的性能测试
44、SY05 结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
六、装置可完成的实训项目
1.直流电机实验
(1) 认识实验
(2) 直流发电机
(3) 直流并励电动机
(4) 直流串励电动机
(5) 直流电动机转动惯量测试
2.变压器实验
(1) 单相变压器
(2) 三相变压器
(3) 三相变压器的联接组和不对称短路
(6) 三相三绕组变压器
(7) 单相变压器的并联运行
(8) 三相变压器的并联运行
3.异步电机实验
(1) 三相鼠笼异步电动机的工作特性
(2) 三相异步电动机的起动与调速
(3) 单相电容起动异步电动机
(4) 单相电容运转异步电动机
(5) 单相电阻起动异步电动机
(6) 双速异步电动机
(7) 三相鼠笼异步发电机
(8) 三相鼠笼异步电动机的不对称运行
(9) 三相鼠笼异步电动机的温升
(10) 三相鼠笼式异步电动机转子转动惯量的测试
4.同步电机实验
(1) 三相同步发电机的运行特性
(2) 三相同步发电机的并网运行
(3) 三相同步电动机
(4) 三相同步电机参数的测定
(5) 三相同步发电机的突然短路
(6) 三相同步电机的不对称运行
5.电动机机械特性的测定
(1) 直流他励电动机在各种运转状态下的机械特性
(2) 三相异步电动机在各种运行状态下的机械特性
(3) 三相异步电机M-S曲线的测绘
6.微控制电机实验
(1) 永磁直流测速发电机实验
(2) 步进电动机实验
(3) 直流伺服电机实验
7.继电接触控制与电力拖动（电气控制）实验
(1) 三相异步电动机点动和自锁的控制线路
(2) 三相异步电动机正反转的控制线路
(3) 顺序控制线路
(4) 三相鼠笼异步电动机降压起动的控制线路
(5) 三相线绕式异步电动机起动的控制线路
(6) 三相异步电动机能耗制动的控制线路
(7) 三相异步电动机单向启动及反接制动的控制线路
(8) 两地控制的线路
(9) 工作台往返循环控制的线路
(10) C620车床的电气控制线路
(11) 电动葫芦的电气控制线路
(12) 三相异步电动机双向启动及反接制动控制线路
(13) 双速异步电动机的控制线路
(14) M7130平面磨床的电气控制线路
(15) X62W铣床模拟控制线路的调试分析
8.电力电子技术实验
1）晶闸管经典电路实验
(1) 单结晶体管同步移相触发电路实验
(2) 正弦波同步移相触发电路实验
(3) 锯齿波同步移相触发电路实验
(4) 单相半波可控整流电路实验
(5) 单相桥式半控整流电路实验
(6) 单相桥式全控整流电路及有源逆变电路实验
(7) 三相半波可控整流电路实验
(8) 三相桥式半控整流电路实验
(9) 三相桥式全控整流电路及有源逆变电路实验
(10) 三相交流调压电路实验
(11) 单相并联逆变电路实验
(12) 单相交流调压电路实验
(13) 单相交流调功电路实验
2）全控型器件特性部分
(1) 晶闸管（SCR）特性实验及驱动保护电路
(2) 门极可关断晶闸管（GTO）特性实验及驱动保护电路
(3) 电力功率场效应管（MOSFET）特性实验及驱动保护电路
(4) 绝缘栅极双极型晶体管（IGBT）特性实验及驱动保护电路
(5) 电力双极型晶体管（GTR）特性实验及驱动保护电路
3）全控型器件典型线路部分
(1) 直流斩波电路实验
(2) 单相交直交变频电路实验
(3) 半桥型开关稳压电源实验
(4) 自关断器件的单相交流调压实验
(5) 整流电路的有源功率因数校正
六、 装置的配置清单
|
序号
|
编 号
|
名 称
|
数量
|
|
1
|
DQ01
|
电源控制屏 |
1套
|
|
2
|
DQ02
|
实训桌 |
1张
|
|
3
|
DQ03-1
|
不锈钢电机导轨、测速系统及智能数显转速表 |
1件
|
|
4
|
DQ05
|
三相组式变压器 |
1件
|
|
5
|
DQ06
|
三相芯式变压器 |
1件
|
|
6
|
DQ07
|
直流复励发电机 |
1台
|
|
7
|
DQ08
|
直流串励电动机 |
1台
|
|
8
|
DQ09
|
直流并励电动机 |
1台
|
|
9
|
DQ10
|
三相鼠笼式异步电动机 |
1台
|
|
10
|
DQ11
|
三相线绕式异步电动机 |
1台
|
|
11
|
DQ12
|
线绕式异步电动机起动与调速电阻箱 |
1件
|
|
12
|
DQ14
|
三相同步电动机 |
1台
|
|
13
|
DQ15
|
单相电容起动异步电动机 |
1台
|
|
14
|
DQ16
|
单相电容运转异步电动机 |
1台
|
|
15
|
DQ17
|
单相电阻起动异步电动机 |
1台
|
|
16
|
DQ18
|
三相双速异步电动机 |
1件
|
|
17
|
DQ19
|
校正直流测功机 |
1件
|
|
18
|
DQ20
|
三相鼠笼异步电机（继电接触控制用） |
1台
|
|
19
|
DQ22
|
直流数字电压、毫安、安培表（三只表）（注：按实训要求每套需配2件） |
2件
|
|
20
|
DQ44
|
数/模交流电流表（四只表） |
1件
|
|
21
|
DQ45
|
数/模交流电压表（四只表） |
1件
|
|
22
|
DQ25
|
单/三相智能功率、功率因数表 |
1件
|
|
23
|
DQ26
|
三相可调电阻器（每组90Ω*2/1.3A） |
1件
|
|
24
|
DQ27
|
三相可调电阻器（每组900Ω*2/0.41A） |
1件
|
|
25
|
DQ28
|
三相可调电抗器 |
1件
|
|
26
|
DQ29
|
可调电阻器、电容器 |
1件
|
|
27
|
DQ31
|
波形测试及开关板 |
1件
|
|
28
|
DQ32
|
旋转灯、并网开关、同步机励磁电源 |
1件
|
|
29
|
DQ33
|
整步表及开关 |
1件
|
|
30
|
DQ36
|
步进电机控制箱及步进电机实验部件 |
1件
|
|
31
|
DQ39
|
DQ39继电接触控制(一) |
1件
|
|
32
|
DQ39-1
|
DQ39继电接触控制(二) |
1件
|
|
33
|
DQ39-2
|
DQ39继电接触控制(三) |
1件
|
|
34
|
DK03
|
晶闸管主电路
|
1件
|
|
35
|
DK04
|
三相晶闸管触发电路 |
1件
|
|
36
|
DK05
|
单相晶闸管触发电路 |
1件
|
|
37
|
DK07
|
直流斩波电路 |
1件
|
|
38
|
DK13
|
功率器件驱动电路实验箱 |
1件
|
|
39
|
DK14
|
单相交直交变频原理 |
1件
|
|
40
|
DK19
|
半桥型开关稳压电源 |
1件
|
|
41
|
DK25
|
整流电路有源功率因数校正 |
1件
|
|
42
|
DK21
|
斩控式交流调压电路 |
1件
|
|
43
|
DK09
|
新器件特性实验 |
1件
|
|
44
|
SY05
|
高可靠护套结构手枪插实验连接线及配件 |
1套
|
|
|
